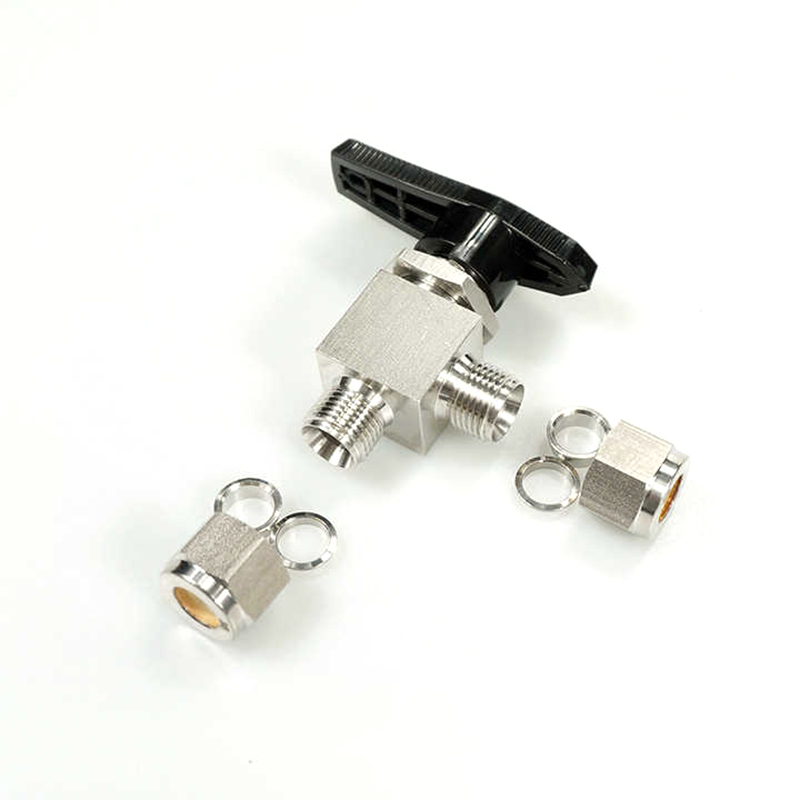

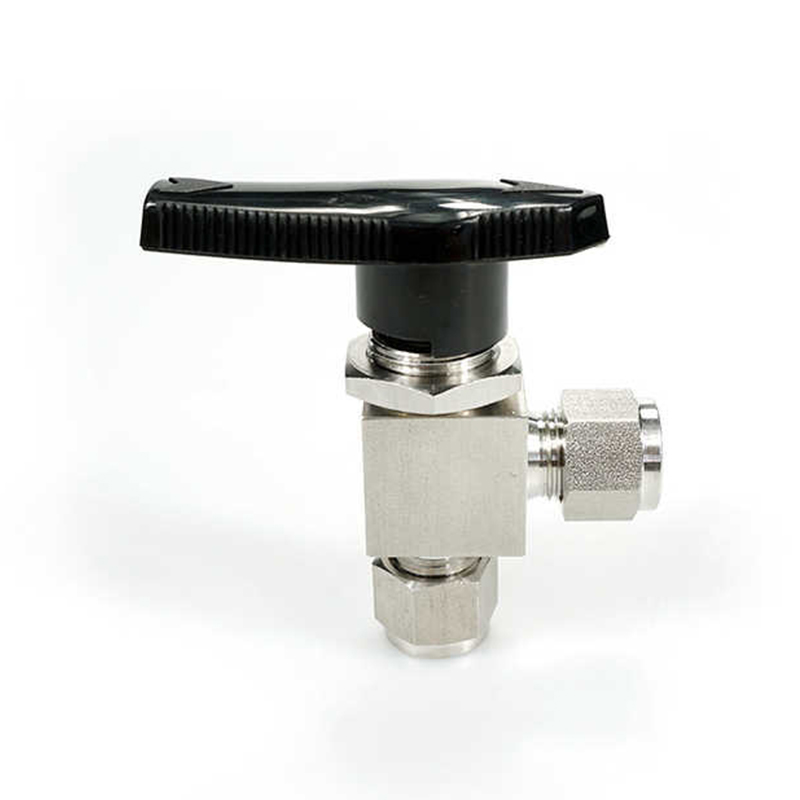

Rustfritt stål dobbel ferrule 90 graders vinkel kuleventil

Name: Rustfritt stål dobbel ferrule 90 graders vinkel kuleventil
Rating: 5 (99 reviews)

Den doble 90-graders vinkelkuleventilen i rustfritt stål er designet for å tåle et maksimalt arbeidstrykk på 3000 PSIG (207 bar), noe som sikrer stabil drift under ekstremt høytrykksmiljøer. Denne utformingen er spesielt egnet for høytrykksrørledninger, væskeoverføring og gasskontrollsystemer. Den kan opprettholde stabil strømningskontroll når den står overfor systemtrykksvingninger uten lekkasje eller feil. Den unike toppinnløpsdesignen til denne kuleventilen gjør at ventilen kan inspiseres og repareres uten å demontere systemet. Gjennom denne innovative designen kan brukere vedlikeholde ventilen uten å avbryte produksjonsprosessen, noe som reduserer utstyrets nedetid betraktelig. I olje- og gassrørledninger kan ventilen effektivt kontrollere strømmen av væsker og sikre sikker drift av høytrykks olje- og gassoverføringssystemer; kuleventilen har en dødsonedesign for å sikre renheten til væsken under overføring og er egnet for bruksområder som sterilitet, farmasøytisk produksjon og presisjonskontroll.

Kontakt oss

FORRIGE: Treveis kuleventil i rustfritt stål NESTE: Ingen neste artikkel

Beskriv
Parameter

Beskriv

●Driftstrykk opp til: 3000 psig (207 bar)
●Driftstemperatur: -65 °F til 300 °F (-54 °C til 148 °C)
●Størrelse fra 1/16in. til 3/4in. eller 3 mm til 18 mm
●Ventiltyper er rett gjennom, treveis og rettvinklet
●Ventilhus i ett stykke og kuleaksel i ett stykke
● Ingen dødsoner, slik som området mellom kulen og ventilkammeret
●Toppinngangens design kan inspiseres og repareres online etter at systemet er fjernet

Parameter

Grunnleggende bestilling Nummer	Tilkobling Type og størrelse	Åpning in. (mm)	Cv		Dimensjon, i. (mm)
			Rett	Vinkel	A	C	D	E	F	H
-OIB-MT3-2	3 mm rør	0.09 (2.4)	0.20	0.15	2.01 (51,0)	0.34 (8,6)	0.97 (24,6)	1.10 (28,0)	1.43 (36,2)	0.59 (15,0)
-OIB-MT3-2-3W
-OIB-MT6-5	6 mm rør	0.19 (4.8)	1.40	0.90	2.39 (60,7)	0.44 (11.2)	1.29 (32,8)	1.57 (39,9)	1.64 (41,7)	0.78 (19,8)
-OIB-MT6-5-3W
-OIB-MT8-5	8 mm rør	0.19 (4.8)	1.40	0.90	2.46 (62,5)	0.44 (11.2)	1.29 (32,8)	1.64 (41,7)	1.64 (41,7)	0.78 (19,8)
-OIB-MT8-5-3W
-OIB-MT10-7	10 mm rør	0.28 (7.1)	6.00	2.0	3.05 (77,5)	0.56 (14.2)	1.43 (36,3)	2.05 (52)	2.19 (55,5)	1.13 (28,6)
-OIB-MT10-7-3W
-OIB-MT12-10	12 mm rør	0.41 (10.3)	6.40	3.80	3.92 (99,6)	0.69 (17,5)	1.74 (44,2)	3.13 (79,6)	2.67 (67,7)	1.50 (38,1)
-OIB-MT12-10-3W
-OIB-MT14-10	14 mm rør	0.41 (10.3)	6.40	3.80	3.92 (99,6)	0.69 (17,5)	1.74 (44,2)	3.13 (79,6)	2.67 (67,7)	1.50 38,1)
-OIB-MT14-10-3W
-OIB-MT18-10	18 mm rør	0.41 (10.3)	12.0	4.60	3.92 (99,6)	0.69 (17,5)	1.74 (44,2)	3.13 (79,6)	2.67 (67,7)	1.50 (38,1)
-OIB-MT18-10-3W

-OIB-FT2-2-A	1/8" rør	0.09 (2.4)	0.20	0.15	2.01 (51,0)	0.34 (8,6)	0.97 (24,6)	1.10 (28,0)	1.43 (36,2)	0.59 (15,0)
-OIB-FT2-2-3W
-OIB-FT4-5-A	1/4" rør	0.19 (4.8)	1.40	0.90	2.39 (60,7)	0.44 (11.2)	1.29 (32,8)	1.57 (39,9)	1.64 (41,7)	0.78 (19,8)
-OIB-FT4-5-3W
-OIB-FT6-7-A	3/8" rør	0.28 (7.1)	6.00	2.0	3.05 (77,5)	0.56 (14.2)	1.43 (36,3)	2.05 (52)	2.19 (55,5)	1.13 (28,6)
-OIB-FT6-7-3W
-OIB-FT8-10-A	1/2" rør	0.41 (10.3)	6.40	3.80	3.92 (99,6)	0.69 (17,5)	1.74 (44,2)	3.13 (79,6)	2.67 (67,7)	1.50 (38,1)
-OIB-FT8-10-3W
-OIB-FT12-10-A	3/4" rør	0.41 (10.3)	12.0	4.60	3.92 (99,6)	0.69 (17,5)	1.74 (44,2)	3.13 (79,6)	2.67 (67,7)	1.50 (38,1)
-OIB-FT12-10-3W
