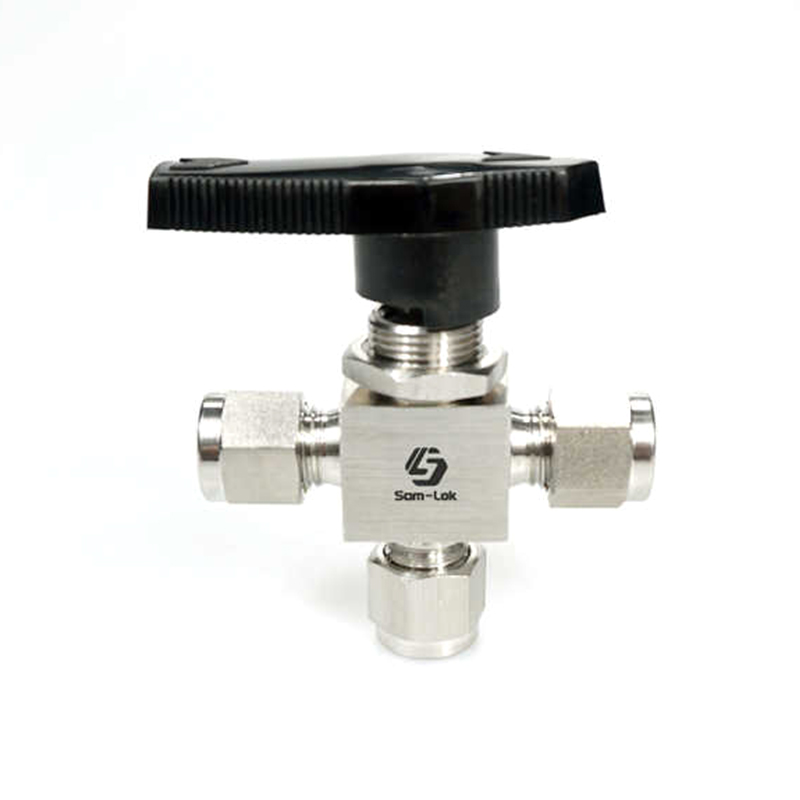

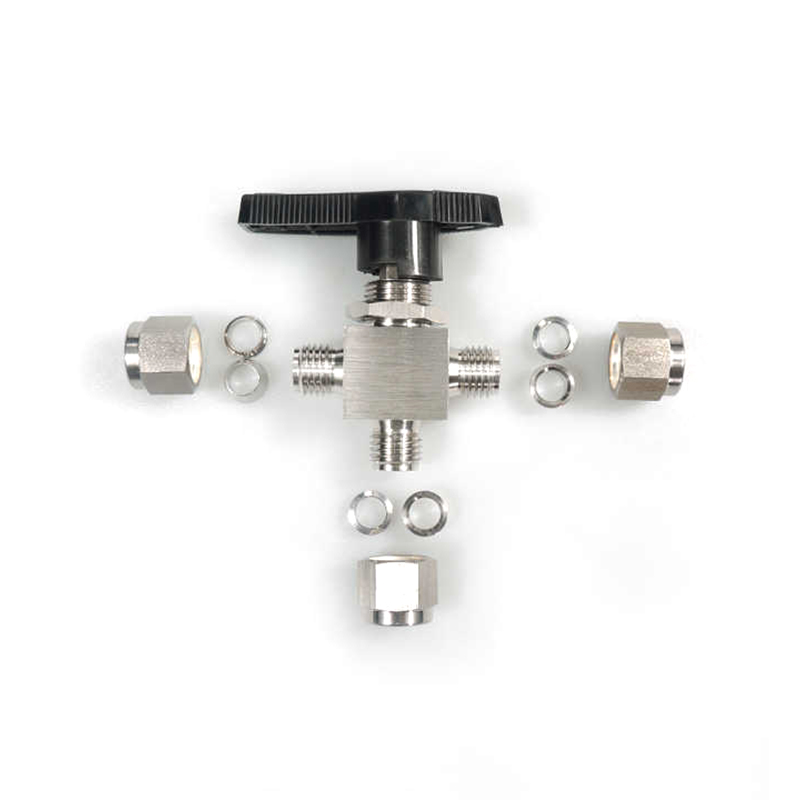

Treveis kuleventil i rustfritt stål

Treveis kuleventil i rustfritt stål er tilgjengelig i en rekke størrelser fra 1/16 tomme til 3/4 tomme (eller 3 mm til 18 mm) for å møte behovene til forskjellige rørstørrelser. Størrelsesområdet inkluderer applikasjoner fra mikrostrømkontroll til storstrømskontroll. For applikasjoner med begrenset plass eller små strømningskrav er den mindre størrelsen veldig egnet; mens for komplekse systemer med høy strømning og høyt trykk, kan den større størrelsen på ventilen sikre at strømmen ikke hindres og effektiv drift av systemet er garantert. Den tar i bruk et integrert ventilhus og integrert kuleakseldesign for å unngå lekkasje- eller feilproblemer som kan oppstå på grunn av flerkomponentforbindelser i tradisjonelle ventildesigner. Den integrerte utformingen av ventilhuset og kuleakselen forbedrer den generelle styrken og holdbarheten til ventilen, samtidig som den reduserer potensielle feil forårsaket av installasjonsfeil eller løse komponenter.

Kontakt oss

PREV: Rustfritt stål Hydraulisk Trunnion Unnergjenge Kuleventil NESTE: Ingen neste artikkel

Beskriv
Parameter

Beskriv

●Driftstrykk opp til: 3000 psig (207 bar)
●Driftstemperatur: -65 °F til 300 °F (-54 °C til 148 °C)
●Størrelse fra 1/16in. til 3/4in. eller 3 mm til 18 mm
●Ventiltyper er rett gjennom, treveis og rettvinklet
●Ventilhus i ett stykke og kuleaksel i ett stykke
● Ingen dødsoner, slik som området mellom kulen og ventilkammeret
●Toppinngangens design kan inspiseres og repareres online etter at systemet er fjernet

Parameter

Grunnleggende bestilling Nummer	Tilkobling Type og størrelse	Åpning in. (mm)	Cv		Dimensjon, i. (mm)
			Rett	Vinkel	A	C	D	E	F	H
-OIB-MT3-2	3 mm rør	0.09 (2.4)	0.20	0.15	2.01 (51,0)	0.34 (8,6)	0.97 (24,6)	1.10 (28,0)	1.43 (36,2)	0.59 (15,0)
-OIB-MT3-2-3W
-OIB-MT6-5	6 mm rør	0.19 (4.8)	1.40	0.90	2.39 (60,7)	0.44 (11.2)	1.29 (32,8)	1.57 (39,9)	1.64 (41,7)	0.78 (19,8)
-OIB-MT6-5-3W
-OIB-MT8-5	8 mm rør	0.19 (4.8)	1.40	0.90	2.46 (62,5)	0.44 (11.2)	1.29 (32,8)	1.64 (41,7)	1.64 (41,7)	0.78 (19,8)
-OIB-MT8-5-3W
-OIB-MT10-7	10 mm rør	0.28 (7.1)	6.00	2.0	3.05 (77,5)	0.56 (14.2)	1.43 (36,3)	2.05 (52)	2.19 (55,5)	1.13 (28,6)
-OIB-MT10-7-3W
-OIB-MT12-10	12 mm rør	0.41 (10.3)	6.40	3.80	3.92 (99,6)	0.69 (17,5)	1.74 (44,2)	3.13 (79,6)	2.67 (67,7)	1.50 (38,1)
-OIB-MT12-10-3W
-OIB-MT14-10	14 mm rør	0.41 (10.3)	6.40	3.80	3.92 (99,6)	0.69 (17,5)	1.74 (44,2)	3.13 (79,6)	2.67 (67,7)	1.50 38,1)
-OIB-MT14-10-3W
-OIB-MT18-10	18 mm rør	0.41 (10.3)	12.0	4.60	3.92 (99,6)	0.69 (17,5)	1.74 (44,2)	3.13 (79,6)	2.67 (67,7)	1.50 (38,1)
-OIB-MT18-10-3W

-OIB-FT2-2-A	1/8" rør	0.09 (2.4)	0.20	0.15	2.01 (51,0)	0.34 (8,6)	0.97 (24,6)	1.10 (28,0)	1.43 (36,2)	0.59 (15,0)
-OIB-FT2-2-3W
-OIB-FT4-5-A	1/4" rør	0.19 (4.8)	1.40	0.90	2.39 (60,7)	0.44 (11.2)	1.29 (32,8)	1.57 (39,9)	1.64 (41,7)	0.78 (19,8)
-OIB-FT4-5-3W
-OIB-FT6-7-A	3/8" rør	0.28 (7.1)	6.00	2.0	3.05 (77,5)	0.56 (14.2)	1.43 (36,3)	2.05 (52)	2.19 (55,5)	1.13 (28,6)
-OIB-FT6-7-3W
-OIB-FT8-10-A	1/2" rør	0.41 (10.3)	6.40	3.80	3.92 (99,6)	0.69 (17,5)	1.74 (44,2)	3.13 (79,6)	2.67 (67,7)	1.50 (38,1)
-OIB-FT8-10-3W
-OIB-FT12-10-A	3/4" rør	0.41 (10.3)	12.0	4.60	3.92 (99,6)	0.69 (17,5)	1.74 (44,2)	3.13 (79,6)	2.67 (67,7)	1.50 (38,1)
-OIB-FT12-10-3W
