Kompresjonsrørkoblinger i rustfritt stål

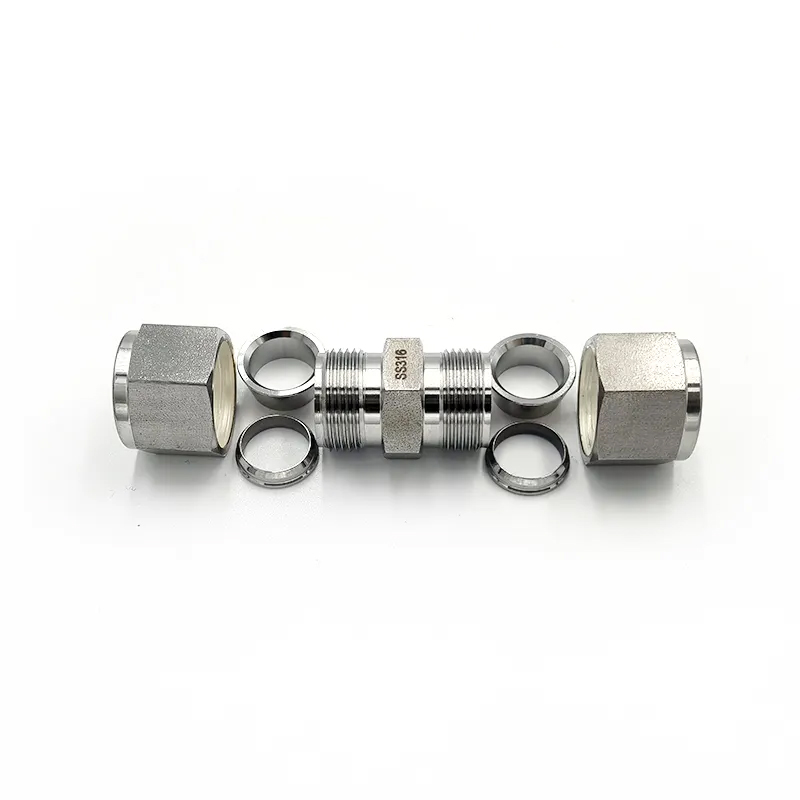

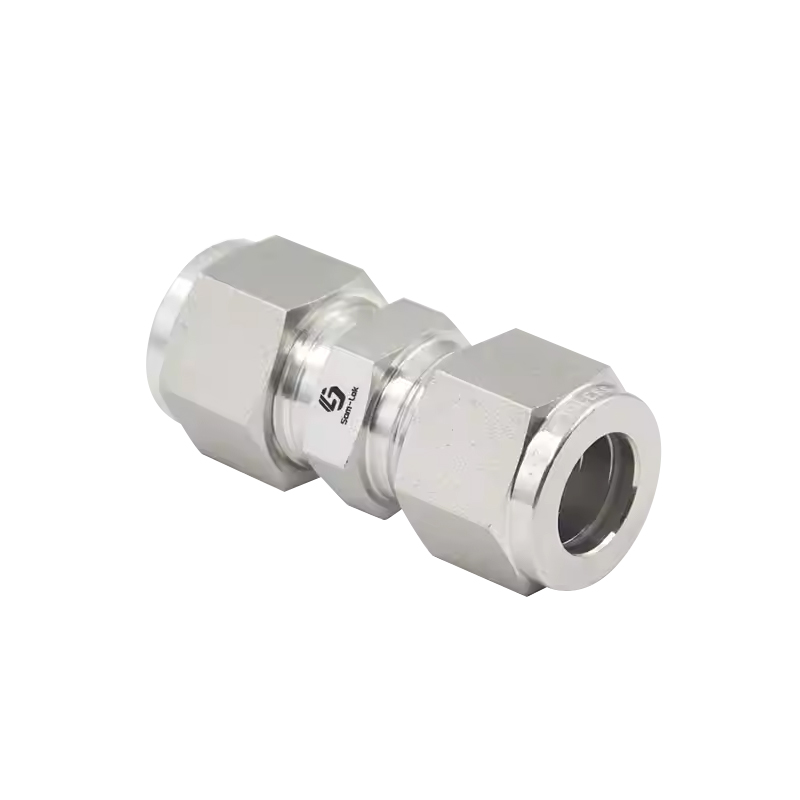

Stainless Steel Union Compression Tube Fittings er laget av høyverdig rustfritt stål. Det rustfrie stålmaterialet forbedrer den generelle holdbarheten, sikrer lang levetid og reduserer behovet for hyppig vedlikehold eller utskifting. Den vedtar en smiprosess. Denne prosessen sikrer utmerket styrke og presisjon. Smidde beslag er designet for å tåle høyt trykk og tøffe forhold uten at det går på bekostning av ytelsen. Denne armaturen er en unionstype, noe som betyr at de er designet for enkelt å koble til og fra rør eller rør uten omfattende verktøy eller demontering. Unionsdesignet tillater effektivt vedlikehold og systemmodifikasjoner uten å fjerne hele rørseksjonen. Den doble hylsekoblingen skaper en sterk, lekkasjefri forsegling for å forhindre væske- eller gasslekkasje selv under høyt trykk. Hylsen er tett klemt mellom mutteren og monteringskroppen, og gir utmerket grep og stabilitet for å forhindre feiljustering og sikre en tett tilkobling.

Kontakt oss

FORRIGE: Albueunion kompresjonsrørbeslag i rustfritt stål NESTE: Ingen neste artikkel

Beskriv
Parameter

Beskriv

Materiale: Rustfritt stål

Teknikk: Smidd

Type: Union

Opprinnelsessted: Jiangsu, Kina (fastlandet)

Modellnummer: Union Fitting

Merkenavn: SAM-LOK

Tilkobling: dobbel hylse

Form: Like

Hodekode: Sekskant

OD Størrelse: 1/16''-1'', 3mm-25mm

Arbeidstrykk: opptil 6000psi

Medium: vann, olje, gass, syre, base og så videre

Spesiell behandling: hylsehardhetsbehandling

Nøttebehandling: sølvplantet

Slangebehandling: fullstendig glødet

Innerkjegle: speilpoleringsbehandling

Arbeidstemperatur: -20 til 200 celsius grader

Parameter

T-rør O.D. (inn.)	Grunnleggende bestilling Nummer	Dimensjon, i (mm)
T-rør O.D. (inn.)	Grunnleggende bestilling Nummer	L	C	D	F	E
1/16	-TU-FT1	0,99 (25,1)	0,34(8,6)	0,31(7,9)	0,44(11,1)	0,05(1,3)
1/8	-TU-FT2	1,40 (35,6)	0,50 (12,7)	0,44(11,1)	0,44(11,1)	0,09(2,3)
16/3	-TU-FT3	1,47 (37,3)	0,54(13,7)	0,50 (12,7)	0,50 (12,7)	0,12(3,0)
1/4	-TU-FT4	1,61 (40,9)	0,60 (15,2)	0,56(14,3)	0,50 (12,7)	0,19(4,8)
16/5	-TU-FT5	1,69 (42,9)	0,64(16,2)	0,63 (15,9)	0,56(14,3)	0,25(6,4)
3/8	-TU-FT6	1,77 (45,0)	0,66 (16,8)	0,69 (17,5)	0,63 (15,9)	0,28(7,1)
1/2	-TU-FT8	2,02 (51,3)	0,90 (22,9)	0,87(22,2)	0,81(20,6)	0,41(10,4)
5/8	-TU-FT10	2,05 (52,1)	0,96(24,4)	1,00(25,4)	0,94(23,9)	0,50 (12,7)
3/4	-TU-FT12	2,11(53,6)	0,96(24,4)	1,13(28,6)	1,06 (27,0)	0,62 (15,7)
7/8	-TU-FT14	2,17 (55,1)	1,02 (25,9)	1,25 (31,8)	1,37 (34,9)	0,72 (18,3)
1	-TU-FT16	2,55 (64,8)	1,23(31,2)	1,5 (38,1)	1,37 (34,9)	0,88(22,4)
11/8	-TU-FT18	2,55 (64,8)	1,23(31,2)	1,75 (44,5)	1,63 (41,3)	0,97 (24,6)
11/4	-TU-FT20	3,63 (92,2)	1,62 (41,1)	1,87 (47,6)	1,75 (44,5)	1,09 (27,7)
11/2	-TU-FT24	4,25 (108,0)	1,97 (50,0)	2,25 (57,2)	2,13 (54,0)	1,34(34,0)

T-rør O.D. (mm)	Grunnleggende Bestilling Nummer	Dimensjon, mm(in.)
T-rør O.D. (mm)	Grunnleggende Bestilling Nummer	L	C	D	F	E
2	-TU-MT2	35,6 (140)	12,9 (0,51)	12,0 (0,47)	12,0 (0,47)	1,7 (0,07)
3	-TU-MT3	35,3(1,39)	12,9 (0,51)	12,0 (0,47)	12,0 (0,47)	2,4 (0,09)
4	-TU-MT4	37,3(1,47)	13,7 (0,54)	12,0 (0,47)	12,0 (0,47)	2,4 (0,09)
6	-TU-MT6	41,0 (1,61)	15,3 (0,60)	14,0 (0,55)	14,0 (0,55)	4,8 (0,19)
8	-TU-MT8	43,2 (1,70)	16,2 (0,64)	16,0 (0,63)	15,0 (0,59)	6,4 (0,25)
10	-TU-MT10	46,2 (1,82)	17,2 (0,68)	19,0 (0,75)	18,0 (0,71)	7,9 (0,31)
12	-TU-MT12	51,2 (2,02)	22,8 (0,90)	22,0 (0,87)	22,0 (0,87)	9,5 (0,37)
14	-TU-MT14	52,0 (2,05)	24,4 (096)	25,0 (0,98)	24,0 (0,94)	11,1 (0,44)
15	-TU-MT15	52,0 (2,05)	24,4 (0,96)	25,0 (0,98)	24,0 (0,94)	11,9 (0,47)
16	-TU-MT16	52,0 (2,05)	24,4 (0,96)	25,0 (0,98)	24,0 (0,94)	12,7 (0,50)
18	-TU-MT18	53,5 (2,11)	24,4 (0,96)	30,0 (1,18)	27,0 (1,06)	15,1 (0,59)
20	-TU-MT20	55,0 (2,17)	26,0 (1,02)	32,0 (1,26)	30,0 (1,18)	15,9 (0,63)
22	-TU-MT22	55,0 (2,17)	26,0 (1,02)	32,0 (1,26)	30,0 (1,18)	18,3 (0,72)
25	-TU-MT25	65,0 (2,56)	31,3 (1,23)	38,0 (1,50)	35,0 (1,38)	21,8 (0,86)
28	-TU-MT28	85,0 (3,35)	36,6 (1,44)	46,0 (1,81)	41,0 (1,61)	21,8 (0,86)
30	-TU-MT30	92,7 (3,65)	39,6 (1,56)	50,0 (1,97)	46,0 (1,81)	26,2 (1,03)
32	-TU-MT32	97,3 (3,83)	42,0 (1,65)	50,0 (1,97)	46,0 (1,81)	28,6 (1,13)
38	-TU-MT38	113,6 (4,47)	49,4 (1,94)	60,0 (2,36)	55,0 (2,17)	33,7(1,33)
