Albueunion kompresjonsrørbeslag i rustfritt stål

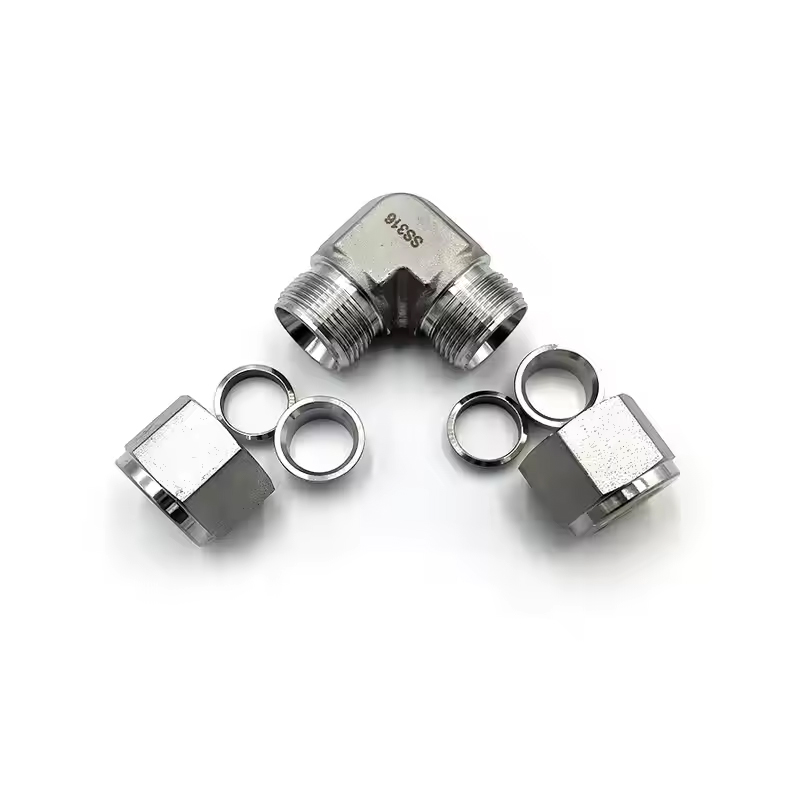

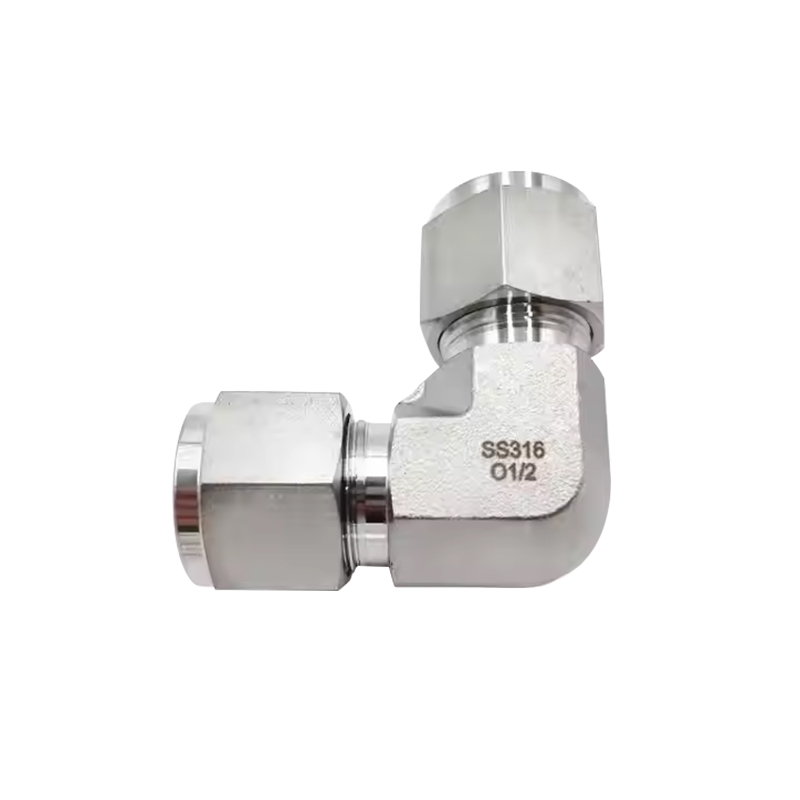

Stainless Steel Albow Union Compression Tube Fittings er en 90 graders albue som brukes til å koble to rør i rette vinkler, og gir en sømløs og tett tilkobling. Denne konfigurasjonen er egnet for bruksområder der plassbegrensninger eller spesifikke røroppsett krever en endring i retningen på rørsystemet. Denne beslaget er utformet som en albue med konstant diameter, noe som betyr at den kobler sammen to rør med samme diameter, noe som sikrer at strømmen i systemet forblir konstant og uavbrutt. Albuedesignet med konstant diameter er spesielt nyttig når du kobler sammen to rørseksjoner av samme størrelse, opprettholder konsistent strømningsdynamikk og reduserer turbulens som kan forårsake ineffektivitet eller slitasje over tid. Den har sekskantet form, noe som gjør den enkel å installere og stramme. Den sekskantede formen gir et sikkert grep for verktøy, og sikrer at beslaget enkelt kan installeres eller fjernes fra rørsystemet uten å skli eller vanskeligheter. Det sekskantede hodet sørger også for at beslaget tåler høyere dreiemoment uten skade, og bidrar dermed til å forbedre den generelle holdbarheten og påliteligheten til systemet.

Kontakt oss

FORRIGE: Rustfritt stål Cross Union kompresjonsrørbeslag NESTE: Ingen neste artikkel

Beskriv
Parameter

Beskriv

Materiale: Rustfritt stål

Teknikk: Smidd

Type: Albue

Opprinnelsessted: Jiangsu, Kina (fastlandet)

Modellnummer: Equal Albow Tube Fitting

Merkenavn: SAM-LOK

Tilkobling: Doble hylser

Form: Like

Hodekode: Sekskant

materiale: 304, 316, 304L, 316L osv

OEM-tjeneste: tilgjengelig

struktur: 90 graders albue

Parameter

T-rør O.D. (inn.)	Grunnleggende Bestilling Nummer	Dimensjon, i (m m)
T-rør O.D. (inn.)	Grunnleggende Bestilling Nummer	L	C	D	F	E
1/16	-UE-FT1	0,70 (17,8)	0,34(8,6)	0,31(7,9)	0,37(9,5)	0,05(1,3)
1/8	-UE-FT2	0,88(22,4)	0,50 (12,7)	0,44(11,1)	0,37(9,5)	0,09(2,3)
16/3	-UE-FT3	1,00(25,4)	0,54(13,7)	0,50 (12,7)	0,50 (12,7)	0,12(3,0)
1/4	-UE-FT4	1,06 (26,9)	0,60 (15,2)	0,56(14,3)	0,50 (12,7)	0,19(4,8)
16/5	-UE-FT5	1,13(28,7)	0,64(16,3)	0,63 (15,9)	0,56(14,3)	0,25(6,4)
3/8	-UE-FT6	1,20(30,5)	0,66 (16,8)	0,69 (17,5)	0,63 (15,9)	0,28(7,1)
1/2	-UE-FT8	1,42 (36,1)	0,90 (22,9)	0,87(22,2)	0,81(20,6)	0,41(10,4)
5/8	-UE-FT10	1,50 (38,1)	0,96(24,4)	1,00(25,4)	0,94(23,8)	0,5 (12,7)
3/4	-UE-FT12	1,57 (39,9)	0,96(24,4)	1,13(28,6)	1,06 (27,0)	0,62 (15,7)
7/8	-UE-FT14	1,76 (44,7)	1,02 (25,9)	1,25 (31,8)	1,37 (34,9)	0,72 (18,3)
1	-UE-FT16	1,93 (49,0)	1,23(31,2)	1,50 (38,1)	1,37 (34,9)	0,88(22,4)
11/8	-UE-FT18	2,17 (55,1)	1,23(31,2)	1,63 (41,3)	1,69 (42,9)	0,97 (24,6)
11/4	-UE-FT20	2,62 (66,5)	1,62 (41,1)	1,87 (47,6)	1,69 (42,9)	1,09 (27,7)
11/2	-UE-FT24	3,07 (78,0)	1,97 (50,0)	2,25 (57,2)	2,00(50,8)	1,34(34,0)

T-rør O.D. (mm)	Grunnleggende bestilling Nummer	Dimensjon, mm(in.)
T-rør O.D. (mm)	Grunnleggende bestilling Nummer	L	C	D	F	E
3	-UE-MT3	22,3 (0,88)	12,9 (0,51)	12,0 (0,47)	9,5 (0,37)	2,4 (0,09)
4	-UE-MT4	25,4 (1,00)	13,7 (0,54)	12,0 (0,47)	12,7 (0,50)	2,4 (0,09)
6	-UE-MT6	27,0 (1,06)	15,3 (0,60)	14,0 (0,55)	12,7 (0,50)	4,8 (0,19)
8	-UE-MT8	28,8 (1,13)	16,2 (0,64)	16,0 (0,63)	14,3 (0,56)	6,4 (0,25)
10	-UE-MT10	31,5 (1,24)	17,2 (0,68)	19,0 (0,75)	17,5 (0,69)	7,9 (0,31)
12	-UE-MT12	36,0 (1,42)	22,8 (0,90)	22,0 (0,87)	20,6 (0,81)	9,5 (0,37)
14	-UE-MT14	38,0 (1,50)	24,4 (096)	25,0 (0,98)	23,8 (0,94)	11,0 (0,43)
15	-UE-MT15	38,8 (1,53)	24,4 (096)	25,0 (0,98)	23,8 (0,94)	11,9 (0,47)
16	-UE-MT16	38,0 (1,50)	24,4 (096)	25,0 (0,98)	23,8 (0,94)	12,7 (0,50)
18	-UE-MT18	39,8 (1,57)	24,4 (0,96)	30,0 (1,18)	27,0 (1,06)	15,1 (0,59)
20	-UE-MT20	44,6 (1,76)	26,0 (1,02)	32,0 (1,26)	34,9 (1,37)	15,9 (0,63)
22	-UE-MT22	44,6 (1,76)	26,0 (1,02)	32,0 (1,26)	34,9 (1,37)	18,3 (0,72)
25	-UE-MT25	49,1 (1,93)	31,3 (1,23)	38,0 (1,5)	34,9 (1,37)	21,8 (086)
28	-UE-MT28	64,0 (2,52)	36,6 (1,44)	46,0 (1,81)	42,9 (1,69)	21,8 (086)
30	-UE-MT30	69,9 (275)	39,6 (1,56)	50,0 (1,97)	42,9 (1,69)	26,2 (1,03)
32	-UE-MT32	72,3 (2,85)	42,0 (1,65)	50,0 (1,97)	42,9 (1,69)	28,6 (1,13)
38	-UE-MT38	84,0 (3,31)	49,4 (1,94)	60,0 (2,36)	50,8 (2,00)	33,7(1,33)
