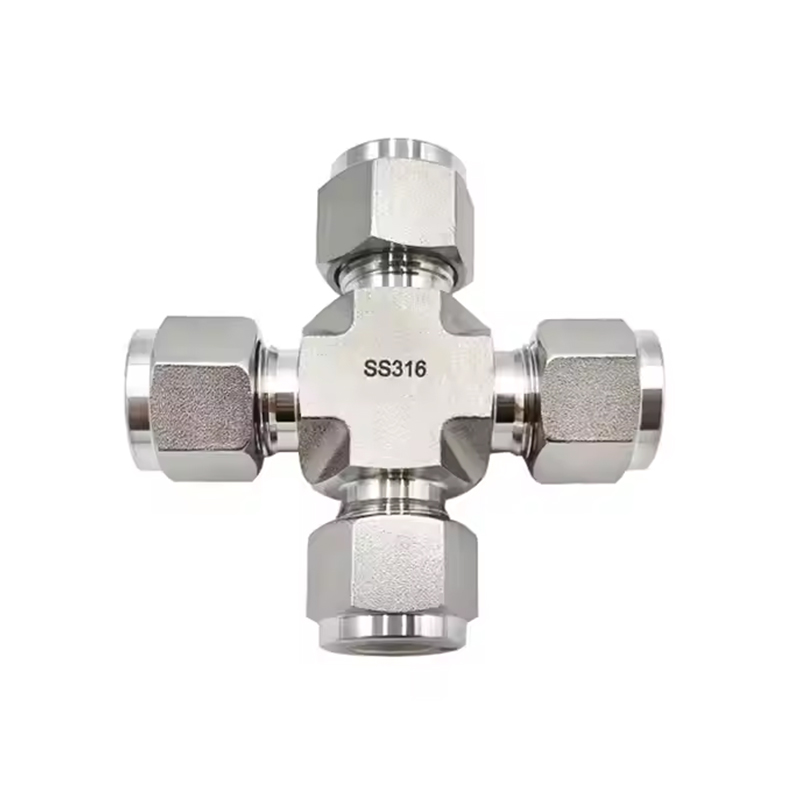

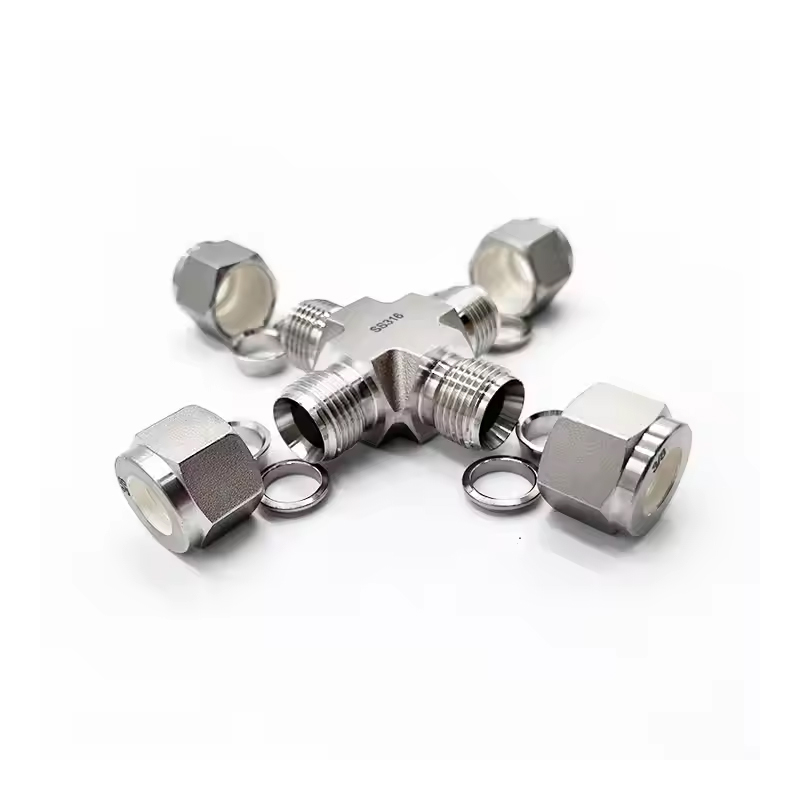

Rustfritt stål Cross Union kompresjonsrørbeslag

Rustfritt stål Cross Union Compression Tube Fitting er en høyytelses rørfitting produsert med presisjonssmiingsteknologi. Den er designet for krevende industriell væske, gass, kjemiske medier og andre rørledningssystemer. Denne rørkoblingen har utmerket tetningsytelse og høy trykkmotstand, egnet for ulike tøffe arbeidsmiljøer. Den er produsert ved smiteknologi, som effektivt kan forbedre styrken, hardheten og holdbarheten til rørbeslagene. Sammenlignet med støpeprosessen er den indre strukturen til de smidde rørbeslagene tettere og kan bedre motstå påvirkning av ytre faktorer som mekaniske støt, vibrasjoner, tretthet osv. Kryssdesignet til rørbeslaget gjør at det kan dannes flere koblingspunkter i rørsystemet. Den kryssformede rørfittingen kan realisere væskefordeling i flere retninger, forenkle rørledningsoppsettet, redusere antall rørfittings, og dermed spare plass og redusere kostnadene.

Kontakt oss

FORRIGE: Rustfritt stål doble hylser hannbeslag NESTE: Ingen neste artikkel

Beskriv
Parameter

Beskriv

Teknikk: Smidd

Type: Kryss

Opprinnelsessted: Jiangsu, Kina (fastlandet)

Merkenavn: SAM-LOK

Tilkobling: dobbel hylse

Hodekode: Sekskant

OD Størrelse: 1/16''-1'', 3mm-25mm

Arbeidstrykk: opptil 6000psi

Medium: vann, olje, gass, syre, base og så videre

Spesiell behandling: behandling av ferrulhardhet

Nøttebehandling: sølvplantet

Slangebehandling: fullstendig glødet

Innerkjegle: speilpoleringsbehandling

Arbeidstemperatur: -20 til 200 celsius grader

Parameter

T-rør O.D. (inn.)	Grunnleggende bestilling Nummer	Dimensjon, in. (mm)
T-rør O.D. (inn.)	Grunnleggende bestilling Nummer	L	C	D	F	E
1/8	-UC-FT2	0,88(22,4)	0,50 (12,7)	0,44(11,1)	0,37(9,5)	0,09(2,3)
16/3	-UC-FT3	0,96(24,4)	0,54(13,7)	0,50 (12,7)	0,44(11,1)	0,12(3,0)
1/4	-UC-FT4	1,06 (26,9)	0,60 (15,2)	0,56(14,3)	0,50 (12,7)	0,19(4,8)
16/5	-UC-FT5	1,17(29,7)	0,64(16,2)	0,63 (15,9)	0,63 (15,9)	0,25(6,4)
3/8	-UC-FT6	1,20(30,5)	0,66 (16,8)	0,69 (17,5)	0,63 (159)	0,28(7,1)
1/2	-UC-FT8	1,42 (36,1)	0,90 (22,9)	0,69 (17,5)	0,81(20,6)	0,41(10,4)
5/8	-UCFT10	1,43(36,3)	0,96(24,4)	1,00(25,4)	1,06 (27,0)	0,50 (12,7)
3/4	-UCFT12	1,57 (39,9)	0,96(24,4)	1,13(28,6)	1,06 (27,0)	0,62 (15,7)
7/8	-UCFT14	1,76 (44,7)	1,02 (25,9)	1,25 (31,8)	1,37 (34,9)	0,72 (18,3)
1	-UC-FT16	1,93 (49,0)	1,23(31,2)	1,50 (38,1)	1,37 (34,9)	0,88(22,4)

T-rør 0.D. (mm)	Grunnleggende bestilling Nummer	Dimensjon, mm(in.)
T-rør 0.D. (mm)	Grunnleggende bestilling Nummer	L	C	D	F	E
3	-UC-MT3	22,3 (0,88)	12,9 (0,51)	12,0 (0,47)	9,5 (0,37)	2,4 (0,09)
4	-UC-MT4	25,4 (1,00)	13,7 (0,54)	12,0 (0,47)	12,7 (0,50)	2,4 (0,09)
6	-UC-MT6	27,0 (1,06)	15,3 (0,60)	14,0 (0,55)	12,7 (0,50)	4,8 (0,19)
8	-UC-MT8	29,9 (1,18)	16,2 (0,64)	16,0 (0,63)	15,9 (0,63)	6,4 (0,25)
10	-UC-MT10	33,5(1,32)	17,2 (0,68)	19,0 (0,75)	20,6 (0,81)	7,9 (0,31)
12	-UC-MT12	36,0 (1,42)	22,8 (0,90)	22,0 (0,87)	20,6 (0,81)	9,5 (0,37)
16	-UC-MT16	3Z0(1,46)	24,4 (0,96)	25,0 (098)	23,8 (0,94)	12,7 (0,50)
18	-UC-MT18	38,3 (1,51)	24,4 (0,96)	30,0 (1,18)	27,0 (1,06)	15,1 (0,59)
20	-UC-MT20	44,6 (1,76)	26,0 (1,02)	32,0 (1,26)	34,9 (1,37)	15,9 (0,63)
22	-UC-MT22	44,7 (1,76)	26,0 (1,02)	32,0 (1,26)	34,9 (1,37)	18,3 (0,72)
25	-UC-MT25	49,2 (1,94)	31,3 (1,23)	38,0 (1,50)	34,9 (1,37)	21,8(0,86)
