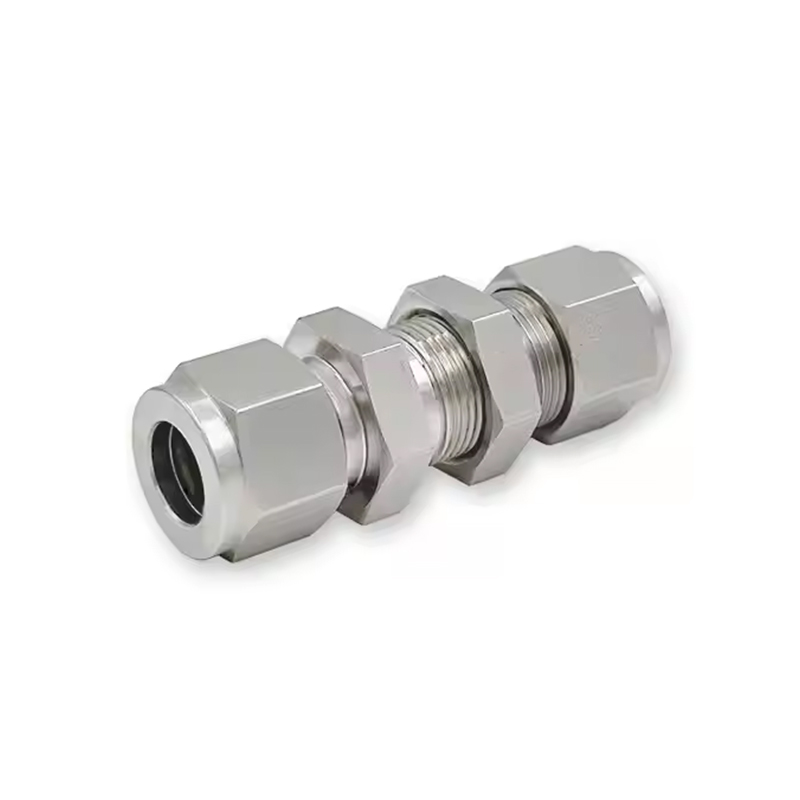

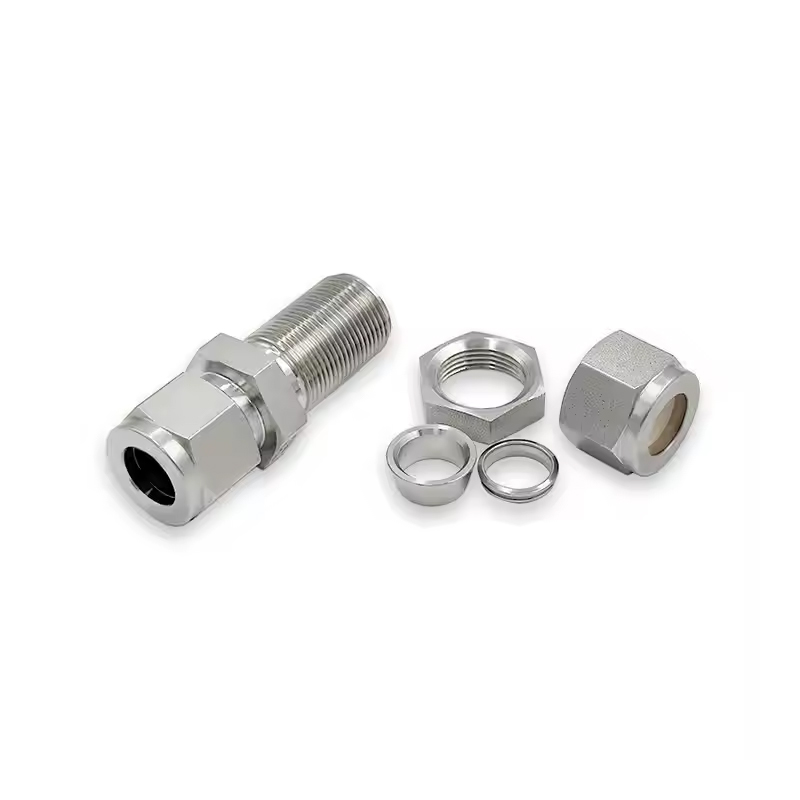

Bulkhead Union Fittings i rustfritt stål

Bulkhead Union Fittings i rustfritt stål er produsert ved hjelp av en smiprosess, som er en metode for å danne rustfrie stålmaterialer ved å påføre trykkkrefter for å danne ønsket form. Denne teknikken gir en tettere struktur med bedre mekaniske egenskaper fordi materialets korn er justert langs retningen til den påførte kraften. Den bruker en kompresjonstilkoblingstype, som er en av de mest brukte metodene for å etablere sikre, lekkasjesikre forbindelser i ulike industrielle applikasjoner. I en kompresjonsforbindelse blir hylsen komprimert på røret eller røret, og danner en tett forsegling som forhindrer at media lekker ut. Denne mekanismen sikrer at beslaget holder røret godt på plass, og forhindrer enhver bevegelse eller frakobling. Kompresjonsfittings er enkle å installere og fjerne fordi de ikke krever sveising, lodding eller andre komplekse prosedyrer. Denne enkelheten reduserer tiden som kreves for installasjon.

Kontakt oss

PREV: Rustfritt stål doble hylstre, kvinnelige beslag NESTE: Ingen neste artikkel

Beskriv
Parameter

Beskriv

Materiale: Rustfritt stål

Teknikk: Smidd

Type: Union

Opprinnelsessted: Jiangsu, Kina

Merkenavn: SAM-LOK

Tilkobling: Kompresjon

Struktur: union, albue, tee, kryss, skott, hann- eller hunnkontakt

Arbeidstrykk: 3000-6000psi

Form: lik

Hodekode: sekskant

OD Størrelse: 1/16''-1'', 3mm-25mm

Medium: vann, olje, gass, syre, base og så videre

Spesiell behandling: hylsehardhetsbehandling

Nøttebehandling: sølvplantet

Arbeidstemperatur: -20 til 200 celsius grader

Parameter

T-rør O.D. (inn.)	Grunnleggende Bestilling Nummer	Dimensjon, i (mm)						Panelhull Størrelse in. (mm)	Maks. Panel Tykkelse in. (mm)
T-rør O.D. (inn.)	Grunnleggende Bestilling Nummer	L	C	E	D	F	G	Panelhull Størrelse in. (mm)	Maks. Panel Tykkelse in. (mm)
1/16	-BU-FT1	1,24(31,5)	0,34(8,6)	0,05(1,3)	0,31(7,9)	0,31(7,9)	0,31(7,9)	0,20(5,2)	0,12(3,0)
1/8	-BU-FT2	2,02 (51,3)	0,50 (12,7)	0,09(2,3)	0,44(11,1)	0,50 (12,7)	0,50 (12,7)	0,33(8,3)	0,50 (12,7)
16/3	-BU-FT3	2,11(53,6)	0,54(13,7)	0,12(3,0)	0,50 (12,7)	0,56(14,3)	0,56(14,3)	0,39 (9,9)	0,50 (12,7)
1/4	-BU-FT4	2,27 (57,7)	0,60 (15,2)	0,19(4,8)	0,56(14,3)	0,63 (15,9)	0,63 (15,9)	0,45(11,5)	0,40(10,2)
16/5	-BU-FT5	2,39 (60,7)	0,64(16,3)	0,25(6,4)	0,63 (15,9)	0,69 (17,5)	0,69 (17,5)	0,52 (13,1)	0,44(11,2)
3/8	-BU-FT6	2,45 (62,2)	0,66 (16,8)	0,28(7,1)	0,69 (17,5)	0,75 (19,1)	0,75 (19,1)	0,58(14,7)	0,44(11,2)
1/2	-BU-FT8	2,80 (71,1)	0,90 (22,9)	0,41(10,4)	0,87(22,2)	0,94(23,8)	0,94(23,8)	0,76 (19,4)	0,50 (12,7)
5/8	-BU-FT10	2,86 (72,6)	0,96(24,4)	0,50 (12,7)	1,00(25,4)	1,06 (27,0)	1,06 (27,0)	0,89 (22,6)	0,50 (12,7)
3/4	-BU-FT12	3,11 (79,0)	0,96(24,4)	0,62 (15,7)	1,13(28,6)	1,19(30,2)	1,19(30,2)	1,02 (25,8)	0,66 (16,8)
7/8	-BU-FT14	3,33 (84,6)	1,02 (25,9)	0,72 (18,3)	1,25 (31,8)	1,31(33,3)	1,37 (34,9)	1,14(29,0)	0,75 (19,1)
1	-BU-FT16	3,77 (95,8)	1,23(31,2)	0,88(22,4)	1,50 (38,1)	1,63 (41,3)	1,63 (41,3)	1,33(33,7)	0,75 (19,1)
11/4	-BU-FT20	4,85 (123,2)	1,62 (41,1)	1,09 (27,8)	1,87 (47,6)	1,87 (47,6)	1,87 (47,6)	1,64 (41,7)	0,75 (19,1)
11/2	-BU-FT24	5,48 (139,2)	1,97 (50,0)	1,34(34,0)	2,25 (57,2)	2,25 (57,2)	2,25 (57,2)	1,95 (49,6)	0,75 (19,1)

T-rør O.D. (mm)	Grunnleggende Bestilling Nummer	Dimensjon, mm (in)						Panelhull Size in. (mm)	Maks. Panel Tykkelse in. (mm)
T-rør O.D. (mm)	Grunnleggende Bestilling Nummer	L	C	E	D	F	G	Panelhull Size in. (mm)	Maks. Panel Tykkelse in. (mm)
3	-BU-MT3	51,3 (2,02)	12,9 (0,51)	2,4 (0,09)	12,0 (0,47)	14,0 (0,55)	14,0 (0,55)	8,3 (0,33)	12,7 (0,50)
4	-BU-MT4	53,6 (2,11)	13,7 (0,54)	2,4 (0,09)	12,0 (0,47)	14,0 (0,55)	14,0 (0,55)	9,9 (0,39)	12,7 (0,50)
6	-BU-MT6	57,7 (2,27)	15,3 (0,60)	4,8 (0,19)	14,0 (0,55)	16,0 (0,63)	16,0 (0,63)	11,5 (0,45)	10,2 (0,40)
8	-BU-MT8	61,0 (2,40)	16,2 (0,64)	6,4 (0,25)	16,0 (0,63)	18,0 (0,71)	18,0 (0,71)	13,1 (0,52)	11,2 (0,44)
10	-BU-MT10	63,7 (2,51)	17,2 (0,68)	7,9 (0,31)	19,0 (0,75)	22,0 (0,87)	22,0 (0,87)	16,3 (0,64)	11,2 (0,44)
12	-BU-MT12	71,0 (2,80)	22,8 (0,90)	9,5 (0,37)	22,0 (0,87)	24,0 (0,94)	24,0 (0,94)	19,5 (0,77)	12,7 (0,50)
14	-BU-MT14	72,5 (2,85)	24,4 (0,96)	11,1 (0,44)	25,0 (0,98)	27,0 (1,06)	27,0 (1,06)	22,5 (0,89)	12,7 (0,50)
15	-BU-MT15	72,5 (2,85)	24,4 (0,96)	11,9 (0,47)	25,0 (0,98)	27,0 (1,06)	27,0 (1,06)	22,8 (0,90)	12,7 (0,50)
16	-BU-MT16	72,5 (2,85)	24,4 (0,96)	12,7 (0,50)	25,0 (0,98)	27,0 (1,06)	27,0 (1,06)	22,8 (0,90)	12,7 (0,50)
18	-BU-MT18	78,9 (3,11)	24,4 (0,96)	15,1 (0,59)	30,0 (1,18)	30,0 (1,18)	30,0 (1,18)	26,0 (1,02)	16,8 (0,66)
20	-BU-MT20	84,5 (3,33)	26,0 (1,02)	15,9 (0,63)	32,0 (1,26)	35,0 (1,38)	350(1,38)	29,0 (1,14)	19,0 (0,75)
25	-BU-MT25	96,0 (3,78)	31,3 (1,23)	21,8 (0,86)	38,0 (1,50)	41,0 (1,61)	41,0 (1,61)	34,0 (1,34)	19,0 (0,75)
30	-BU-MT30	124,0 (4,88)	39,6 (1,56)	26,2 (1,03)	50,0 (1,97)	50,0 (1,97)	50,0 (1,97)	40,5 (1,59)	19,0 (0,75)
32	-BU-MT32	128,0 (5,04)	42,0 (1,65)	28,6 (1,13)	50,0 (1,97)	50,0 (1,97)	50,0 (1,97)	42,5 (1,67)	19,0 (0,75)
38	-BU-MT38	145,0 (5,71)	49,4 (1,94)	33,7 (1,33)	60,0 (2,36)	60,0 (2,36)	60,0 (2,36)	50,5 (1,99)	19,0 (0,75)
