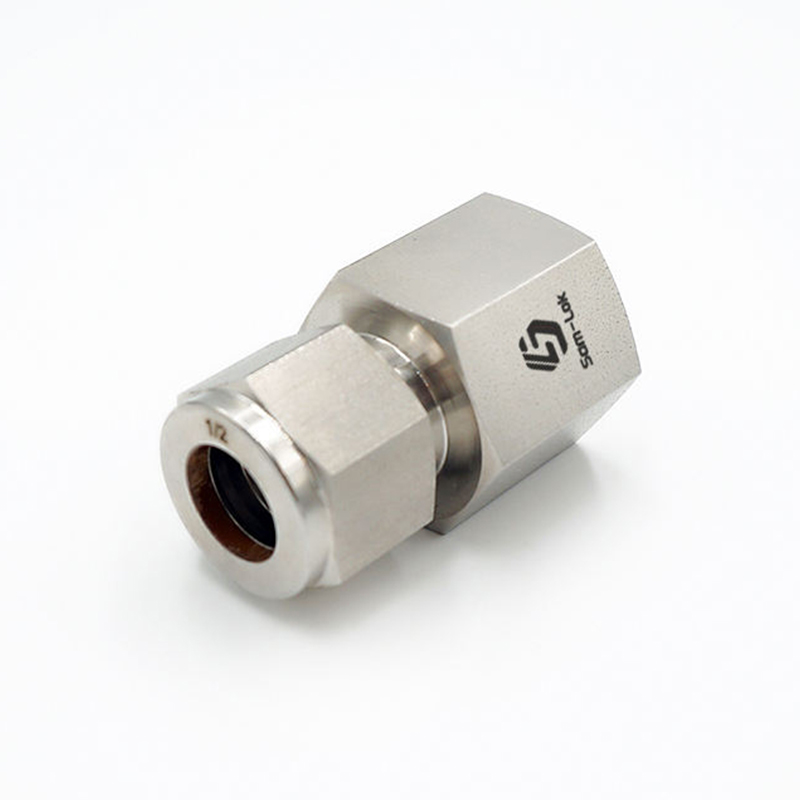

Rustfritt stål doble hylstre, kvinnelige beslag

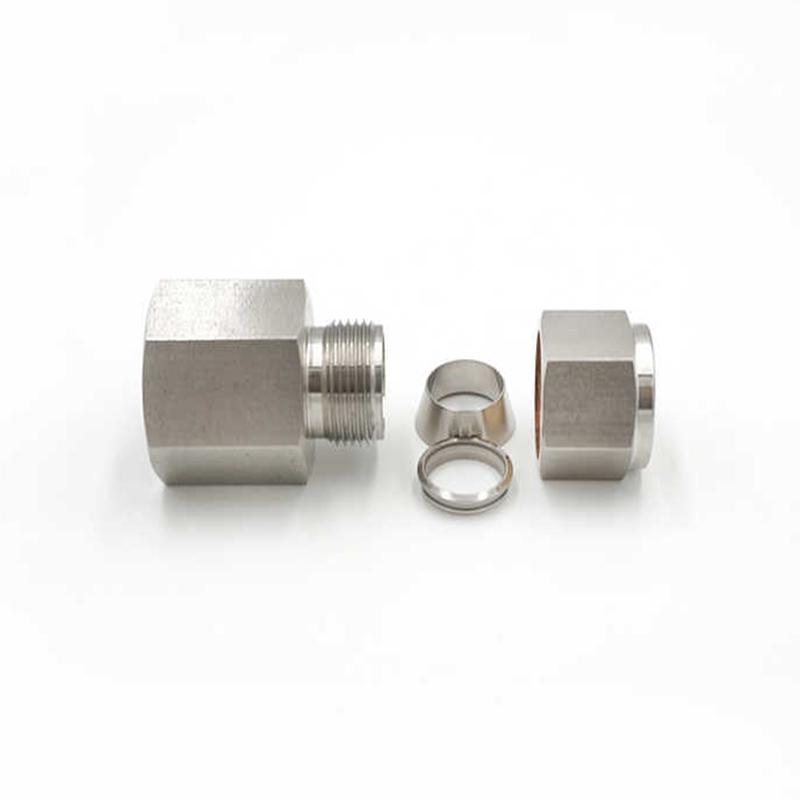

Stainless Steel Doble Ferrules Female Fitting er en høyytelses, presisjonskonstruert komponent designet for sikre, lekkasjefrie koblinger i hydrauliske, pneumatiske og industrielle rørsystemer. Den bruker en tilkoblingstype med dobbel hylse. Denne utformingen involverer to hylser (ytre hylse og indre hylse) som danner en tett, lekkasjefri tetning når de komprimeres av mutteren. Hylsene klemmer røret fra begge sider, og sikrer at koblingen forblir sikker selv under trykk- og temperatursvingninger. Den indre hylsen gir den primære tetningen og strammer røret til mutteren for å forhindre lekkasje; den ytre hylsen danner en sekundær tetning og styrker forbindelsen ytterligere, og forbedrer den totale styrken til beslaget; den utvendige gjengedesignen til denne koplingen kan enkelt integreres i systemer som krever innvendige gjengekomponenter, noe som gir fleksibilitet for en rekke rørstørrelser og gjengestandarder. Hunngjengene muliggjør effektiv montering og demontering uten at det går på bekostning av tetningens integritet.

Kontakt oss

PREV: Rustfritt stål hannalbue kompresjonsrørbeslag NESTE: Ingen neste artikkel

Beskriv
Parameter

Beskriv

Materiale: Rustfritt stål

Teknikk: Smidd Merke: SAM-LOK Tilkobling: dobbel hylse og innvendig gjenge

Form: Lik Trådtype:Unf,NPT,BSPT Hodekode: Sekskant

OD Størrelse: 1/16''-1'', 3mm-25mm

Struktur: union, albue, tee, kryss, skott, hann- eller hunnkontakt

Arbeidstrykk: 3000-6000psi

Medium: vann, olje, gass, syre, base og så videre

Spesiell behandling: hylsehardhetsbehandling

Nøttebehandling: sølvplantet

Slangebehandling: fullstendig glødet

Innerkjegle: speilpoleringsbehandling

Arbeidstemperatur: -20 til 200 celsius grader

Parameter

T-rør O.D. (inn.)	P-NPT Størrelse	Grunnleggende bestilling Nummer	Dimensjon, i (mm)
T-rør O.D. (inn.)	P-NPT Størrelse	Grunnleggende bestilling Nummer	L	B	C	E	D	F
1/16	1/16	-FC-FT1-FN1	0,93(23,6)	0,39 (9,9)	0,34(8,6)	0,05(1,3)	0,31(7,9)	0,44(11,1)
1/16	1/8	FC-FT1-FN2	0,96(24,4)	0,41(10,4)	0,34(8,6)	0,05(1,3)	0,31(7,9)	0,56(14,3)
1/8	1/8	FC-F12-FN2	1,13(28,7)	0,41(10,4)	0,50 (12,7)	0,09(2,3)	0,44(11,1)	0,56(14,3)
1/8	1/4	-FC-F12-FN4	1,32 (33,5)	0,59 (15,0)	0,50 (12,7)	0,09(2,3)	0,44(11,1)	0,75 (19,1)
16/3	1/8	-FC-F13-FN2	1,17(29,7)	0,41(10,4)	0,54(13,7)	0,12(3,0)	0,50 (12,7)	0,56(14,3)
1/4	1/8	FC-FT4-FN2	1,23(31,2)	0,41(10,4)	0,60 (15,2)	0,19(4,8)	0,56(14,3)	0,56(14,3)
1/4	1/4	-FC-FT4-FN4	1,41 (35,8)	0,59 (15,0)	060(15,2)	0,19(4,8)	0,56(14,3)	0,75 (19,1)
1/4	3/8	-FC-FT4-FN6	1,48(37,6)	0,59 (15,0)	0,60 (15,2)	0,19(4,8)	0,56(14,3)	0,87(22,2)
16/5	1/8	FC-FT5-FN2	1,26 (32,0)	0,41(10,4)	0,64(16,3)	16,3(6,4)	0,63 (15,9)	0,56(14,3)
16/5	1/4	-FC-FT5-FN4	1,45 (36,8)	0,59 (15,0)	0,64(16,3)	0,25(6,4)	0,63 (15,9)	0,75 (19,1)
3/8	1/8	-FC-F16-FN2	1,29 (32,8)	0,41(10,4)	0,66 (16,8)	0,28(7,1)	0,69 (17,5)	0,63 (15,9)
3/8	1/4	-FC-FT6-FN4	1,48(37,6)	0,59 (15,0)	0,66 (16,8)	0,28(7,1)	0,69 (17,5)	0,75 (19,1)
3/8	3/8	FC-F16-FN6	1,54 (39,1)	0,59 (15,0)	0,66 (16,8)	0,28(7,1)	0,69 (17,5)	0,87 (22,0)
3/8	1/2	FC-FT6-FN8	1,73 (43,9)	0,78 (19,8)	0,66 (16,8)	0,28(7,1)	0,69 (17,5)	1,06 (27,0)
1/2	1/4	-FC-FT8-FN4	1,59 (40,4)	0,59 (15,0)	0,90 (22,9)	0,41(10,4)	0,87(22,2)	0,81(20,6)
1/2	3/8	-FC-F18-FN6	1,65 (41,9)	0,59 (15,0)	0,90 (22,9)	0,41(10,4)	0,87(22,2)	0,87(22,2)
1/2	1/2	FC-FT8-FN8	1,84 (46,7)	0,78 (19,8)	0,90 (22,9)	0,41(10,4)	0,87(22,2)	1,06 (27,0)
1/2	3/4	-FC-FT8-FN12	1,90 (48,3)	0,81(20,6)	0,90 (22,9)	0,41(10,4)	0,87(22,2)	1,31(33,3)
5/8	1/2	-FC-FT10-FN8	1,84 (46,7)	0,78 (19,8)	0,96(24,4)	0,50 (12,7)	1,00(25,4)	1,06 (27,0)
3/4	1/2	-FC-FT12-FN8	1,84 (46,7)	0,78 (19,8)	0,96(24,4)	0,62 (15,7)	1,13(28,6)	1,06 (27,0)
3/4	3/4	-FC-FT12-FN12	1,90 (48,3)	0,81(20,6)	0,96(24,4)	0,62 (15,7)	1,13(28,6)	1,31(33,3)
7/8	3/4	-FC-FT14-FN12	1,96 (49,8)	0,81(20,6)	1,02 (25,9)	0,72 (18,3)	1,25 (31,8)	1,31(33,3)
1	3/4	-FC-FT16-FN12	2,10(53,3)	0,81(20,6)	1,23(31,2)	0,88(22,4)	1,50 (38,1)	1,37 (34,9)
1	1	-FC-FT16-FN16	2,45 (62,2)	1,00(25,4)	1,23(31,2)	0,88(22,4)	1,50 (38,1)	1,63 (41,3)
11/4	11/4	-FC-FT20-FN20	2,94 (74,7)	1,00(25,4)	1,62 (41,1)	1,09 (27,7)	1,87 (47,6)	2,13 (54,0)
11/2	11/2	-FC-FT24-FN24	3,30 (83,8)	1,09 (27,7)	1,97 (50,0)	1,43(36,3)	2,25 (57,2)	2,37 (60,3)

T-rør O.D. (mm)	P-N PT Størrelse	Grunnleggende Bestilling Nummer	Dimensjon, mm(in.)
T-rør O.D. (mm)	P-N PT Størrelse	Grunnleggende Bestilling Nummer	L	B	C	E	D	F
3	1/8	-FC-MT3-FN2	28,7 (1,13)	10,4 (0,41)	12,9 (0,51)	2,4 (0,09)	12,0 (0,47)	14,0 (0,55)
3	1/4	FC-MT3-FN4	33,5(1,32)	15,0 (0,59)	12,9 (0,51)	2,4 (0,09)	12,0 (0,47)	19,0 (0,75)
4	1/8	-FC-MT4-FN2	29,7 (1,17)	10,4 (0,41)	13,7 (0,54)	2,4 (0,09)	12,0 (0,47)	14,0 (0,55)
6	1/8	-FC-MT6-FN2	31,3 (1,23)	10,4 (0,41)	15,3 (0,60)	4,8 (0,19)	14,0 (0,55)	14,0 (0,55)
6	1/4	-FC-MT6-FN4	35,8 (1,41)	15,0 (0,59)	15,3 (0,60)	4,8 (0,19)	14,0 (0,55)	19,0 (0,75)
6	3/8	-FC-MT6-FN6	37,7 (1,48)	15,0 (0,59)	15,3 (0,60)	4,8 (0,19)	14,0 (0,55)	22,0 (0,87)
6	1/2	-FC-MT6-FN8	42,5 (1,67)	19,8 (0,78)	15,3 (0,60)	4,8 (0,19)	14,0 (0,55)	27,0 (1,06)
8	1/8	-FC-MT8-FN2	32,1 (1,26)	10,4 (0,41)	16,2 (0,64)	4,8 (0,19)	16,0 (0,63)	15,0 (0,59)
8	1/4	-FC-MT8-FN4	37,0 (1,46)	15,0 (0,59)	16,2 (0,64)	6,4 (0,25)	16,0 (0,63)	19,0 (0,75)
8	3/8	-FC-MT8-FN6	38,5 (1,52)	15,0 (0,59)	16,2 (0,64)	6,4 (0,25)	16,0 (0,63)	22,0 (0,87)
8	1/2	-FC-MT8-FN8	43,3 (1,70)	19,8 (0,78)	16,2 (0,64)	6,4 (0,25)	16,0 (0,63)	27,0 (1,06)
10	1/8	-FC-MT10-FN2	33,0 (1,30)	10,4 (0,41)	17,2 (0,68)	4,8 (0,19)	19,0 (0,75)	15,0 (0,59)
10	1/4	-FC-MT10-FN4	37,8 (1,49)	15,0 (0,59)	17,2 (0,68)	7,9 (0,31)	19,0 (0,75)	19,0 (0,75)
10	3/8	-FC-MT10-FN6	39,4 (1,55)	15,0 (0,59)	17,2 (0,68)	7,9 (0,31)	19,0 (0,75)	22,0 (0,87)
10	1/2	-FC-MT10-FN8	44,2 (1,74)	19,8 (0,78)	17,2 (0,68)	7,9 (0,31)	19,0 (0,75)	27,0 (1,06)
12	1/4	-FC-MT12-FN4	40,3(1,59)	15,0 (0,59)	22,8 (0,90)	7,9 (0,31)	22,0 (087)	22,0 (0,87)
12	3/8	-FC-MT12-FN6	41,9 (1,65)	15,0 (0,59)	22,8 (0,90)	9,5 (0,37)	22,0 (087)	22,0 (0,87)
12	1/2	-FC-MT12-FN8	46,7 (1,84)	19,8 (0,78)	22,8 (0,90)	9,5 (0,37)	22,0 (087)	27,0 (1,06)
12	3/4	-FC-MT12-FN12	49,7 (1,96)	20,6 (0,81)	22,8 (0,90)	9,5 (0,37)	22,0 (087)	35,0 (1,38)
14	3/4	-FC-MT14-FN12	49,7 (1,96)	20,6 (0,81)	24,4 (0,96)	11,1 (0,44)	25,0 (0,98)	35,0 (1,38)
15	1/2	-FC-MT15-FN8	46,7 (1,84)	19,8 (0,78)	24,4 (0,96)	11,9 (0,47)	25,0 (0,98)	27,0 (1,06)
16	3/8	-FC-MT16-FN6	41,9 (1,65)	15,0 (0,59)	24,4 (0,96)	9,5 (0,37)	25,0 (0,98)	27,0 (1,06)
16	1/2	-FC-MT16-FN8	46,9 (1,85)	19,8 (0,78)	24,4 (0,96)	11,9 (0,47)	25,0 (0,98)	27,0 (1,06)
20	1/2	-FC-MT20-FN8	47,9 (1,89)	19,8 (0,78)	26,0 (1,02)	11,9 (0,47)	32,0 (1,26)	30,0 (1,18)
20	3/4	-FC-MT20-FN12	49,7 (1,96)	20,6 (0,81)	26,0 (102)	15,9 (0,63)	32,0 (1,26)	35,0 (1,38)
22	3/4	-FC-MT22-FN12	49,7 (1,96)	20,6 (0,81)	26,0 (1,02)	15,9 (0,63)	32,0 (1,26)	35,0 (1,38)
22	1	-FC-MT22-FN16	57,9 (2,28)	25,4 (1,00)	26,0 (1,02)	18,3 (0,72)	32,0 (1,26)	41,0 (1,61)
25	3/4	-FC-MT25-FN12	53,4 (2,10)	20,6 (081)	31,3 (1,23)	15,9 (0,63)	38,0 (1,50)	35,0 (1,38)
25	1	-FC-MT25-FN16	62,3 (2,45)	25,4 (1,00)	31,3 (1,23)	218 (0,86)	38,0 (1,50)	41,0 (1,61)
