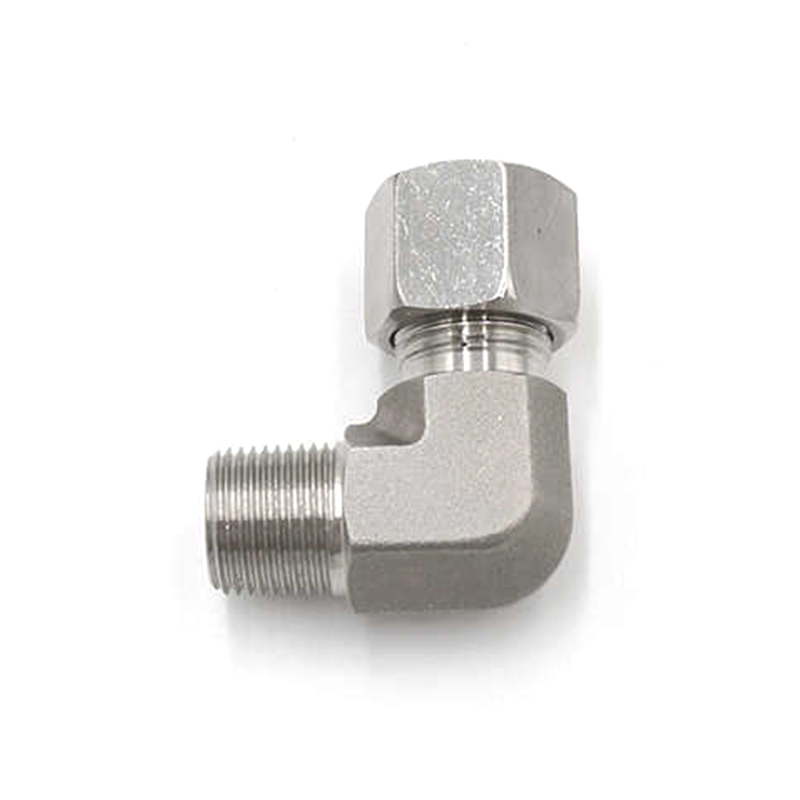

Hydraulisk hannalbuekobling i rustfritt stål

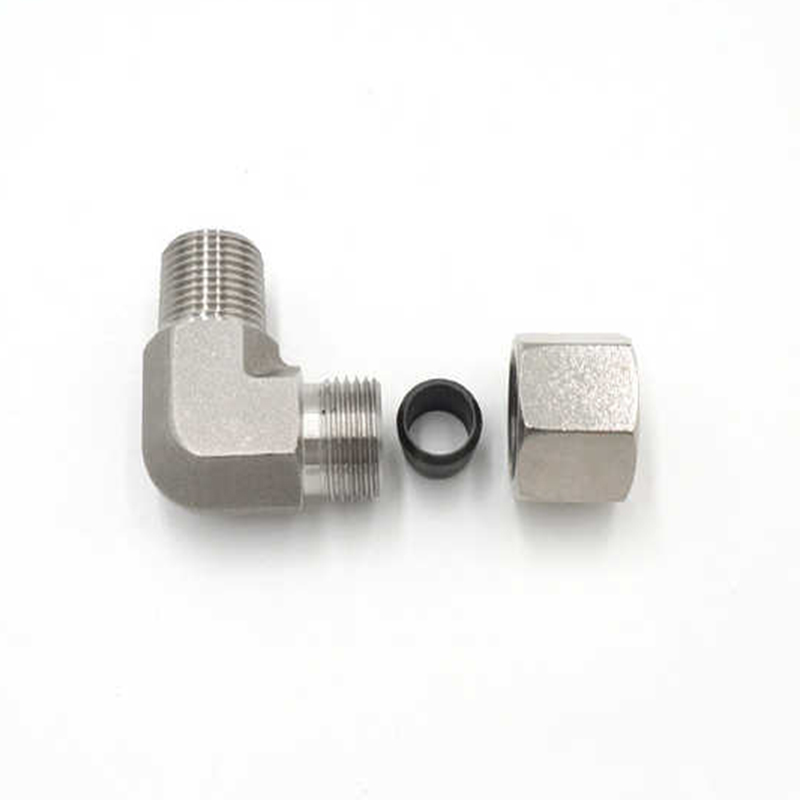

Den hydrauliske hannalbuekoplingen i rustfritt stål har en ekstern albuedesign, som gjør at den kan spille en roterende rolle i den hydrauliske rørledningen. Designvinkelen til albuedelen kan optimaliseres i henhold til de spesifikke kravene til det hydrauliske systemet for å sikre jevn flyt av væsken gjennom albuen og minimere trykktapet og turbulensen til væsken. Den vedtar en enkelt hylsedesign, som er en ekstremt moden og pålitelig tilkoblingsmetode. Den enkle ferrulstrukturen forbinder røret og koplingen og bruker en tett klemkraft for å gi tetning. Den enkle hylsen danner en tett forsegling ved å komprimere kontaktflaten til røret og koplingen, noe som effektivt kan forhindre væskelekkasje. Den er spesielt egnet for overføring av høytrykks- og etsende væsker. Sammenlignet med tradisjonell sveising eller andre mekaniske tilkoblingsmetoder, er enkelt ferrule tilkoblingsmetoden enkel å installere, sparer tid og krefter, og er egnet for masseproduksjon og rask installasjon. På grunn av den jevne fordelingen av trykket på metallkontaktflaten, kan den enkle hylsekoblingen tåle store spenninger og vibrasjoner og opprettholde langsiktig stabil drift.

Kontakt oss

PREV: Hydraulisk armatur i rustfritt stål NESTE: Ingen neste artikkel

Beskriv
Parameter

Beskriv

Materiale: Rustfritt stål

Teknikk: Smidd

Type: Union

Opprinnelsessted: Jiangsu, Kina (fastlandet)

Tilkobling: Enkel hylse

Trådtype: G, NPT,M tråd, R

Parameter

Hannalbue -WE-R
	WE-R Del NEI.	Serie Arbeider Press (bar/psi)	Tube o.d.	G Mann BSPT tråd	i	I2	I3	L2	S1	S2
	-WE04LLR	LL veldig lett 100 bar 1450ps	4	R1/8 fat	9.5	11	17	21	11	10
	-WE06LLR		6	R1/8 fat	9.5	9.5	17	21	11	12
	-WE08LLR		8	R1/8 fat	9.5	12	20	23	12	14
	-WE10LLR		10	R1/4 keg	14	13	23	24	14	17
	-WE12LLR		12	R1/4 keg	14	13	23	25	17	19
	-WE06LR	L lys 315 bar 4560psi	6	R1/8 keg	8	12	20	27	12	14
	-WE08LR		8	R1/4 keg	12	14	26	29	14	17
	-WE10LR		10	R1/4 keg	12	15	27	30	17	19
	-WE12LR		12	R3/8 keg	12	17	28	32	19	22
	-WE15LR		15	R1/2 fat	14	21	34	36	19	27
	-WE18LR		18	R1/2 fat	17	24	36	40	24	32
	-WE06SR	S Tung 400 bar 5800psi	6	R1/4 keg	14	16	26	31	14	17
	-WE08SR		8	R1/4 keg	12	17	27	32	17	19
	-WE10S		10	R3/8 keg	12	18	28	34	19	22
	-WE12S		12	R3/8 keg	12	22	28	38	22	24
	-WE14S		14	R1/2 fat	14	22	32	30	19	27
	-WE16S		16	R1/2 fat	17	25	32	43	24	30

Hannalbue -VI-M
	WE-M Del NR.	Serie Arbeider Press (bar/psi)	Tube o.d.	G Mannlig beregning tråd	i	I2	I3	L2	S1	S2
	-WE04LLM	LL veldig lett 100 bar 1450psi	4	M8*1 fat	9.5	11	17	21	11	10
	-WE06LLM		6	M10*1 fat	9.5	9.5	17	21	11	12
	-WE08LLM		8	M10*1 fat	9.5	12	20	23	12	14
	-WE06LM	L lys 315 bar 4560psi	6	M10*1 fat	8	12	20	27	12	14
	-WE08LM		8	M12*1,5 kg	12	14	26	29	14	17
	-WE10LM		10	M14*1,5 kg	12	15	27	30	17	19
	-WE12LM		12	M16*1,5 kg	12	17	28	32	19	22
	-WE15LM		15	M18*1,5 kg	12	21	32	36	19	27
	-WE18LM		18	M22*1,5 kg	17	24	36	40	24	32
	-WE06SM	S Tung 400 bar 5800psi	6	M12*1,5 kg	14	16	26	31	14	17
	-WE08SM		8	M14*1,5 kg	12	17	27	32	17	19
	-WE10SM		10	M16*1,5 kg	12	18	28	34	19	22
	-WE12SM		12	M18*1,5 kg	12	22	28	38	22	24
	-WE14SM		14	M20*1,5 kg	14	22	32	40	19	27
	-WE16SM		16	M22*1,5 kg	17	25	32	43	24	30
