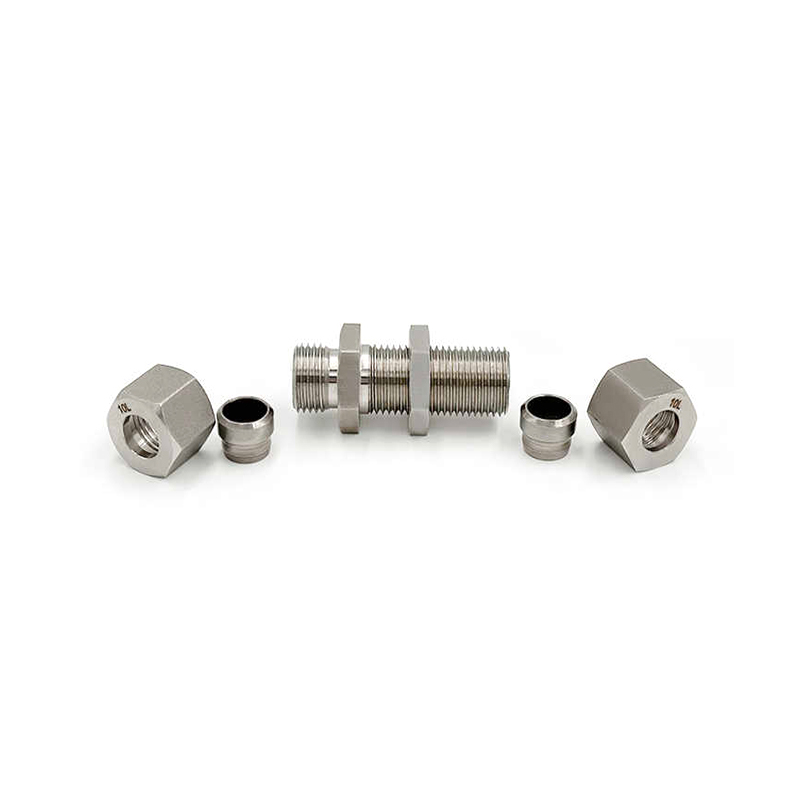

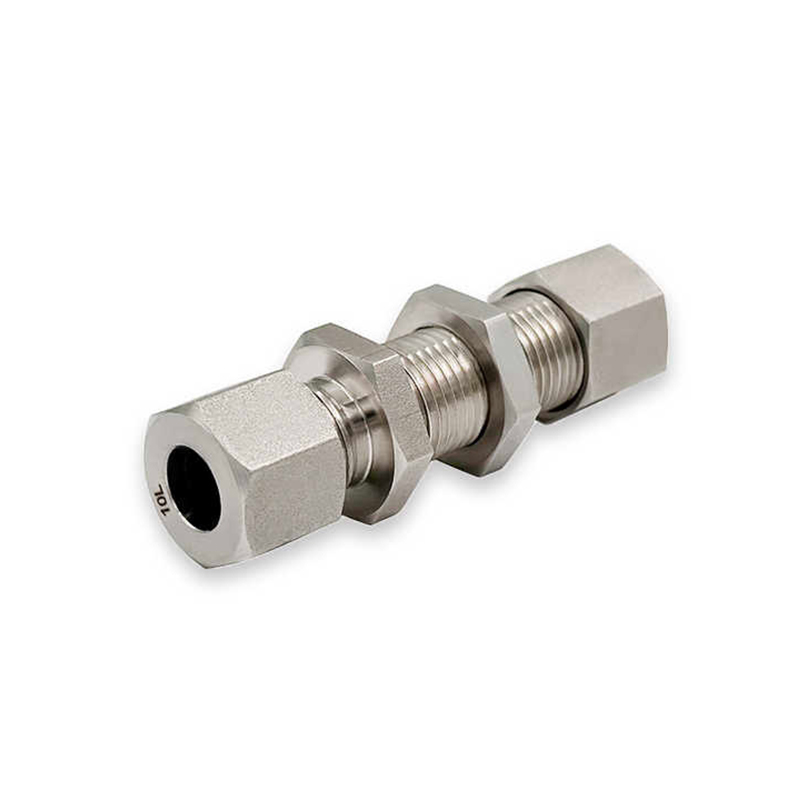

Hydraulisk skottfeste i rustfritt stål

Hovedfunksjonen til rustfritt stål Hydraulic Bulkhead Union Fitting er å koble den hydrauliske rørledningen til maskinhuset eller beholderveggen, noe som gir en stabil og sikker væskeoverføringskanal. Det sikrer en stabil forbindelse og forhindrer effektivt lekkasje under høyt trykk gjennom den indre gjengestrukturen, forbedret metallveggtykkelsesdesign og tetningssystem. Denne skjøten har en toveis tetningsdesign, og de to endene av skjøten er dobbeltforseglet med O-ringer for å sikre at det ikke er noen lekkasje når væsken passerer gjennom veggskjøten. Koblingsstrukturen er også designet med forbedret gjenge- eller klemstruktur, som ikke bare kan sikre påliteligheten til tetningen, men også sikre at den ikke løsner under vibrasjon eller ytre kraft. Den er også utstyrt med en anti-løsende låseanordning, ved hjelp av doble låsemuttere, runde låsepinner, låseringer og andre anti-løsende tiltak for å sikre at skjøteforbindelsen alltid er stabil.

Kontakt oss

PREV: Hydraulisk svingkobling i rustfritt stål med O-ring NESTE: Ingen neste artikkel

Beskriv
Parameter

Beskriv

Materiale: Rustfritt stål

Teknikk: Smidd

Type: Union

Opprinnelsessted: Jiangsu, Kina (fastlandet)

Tilkobling: Single Ferrule

Parameter

SV Del nei.	Serie Arbeider Press (bar/psi)	Tube o.d.	M	l1	12	L1	L2	S1	S2	S3
-SV06L	Lys 315 bar 4560 psi	6	M12x1,5	7	27	22	42	17	14	17
-SV08L		8	M14x1,5	8	27	23	42	19	17	19
-SV10L		10	M16×1,5	10	28	25	43	22	19	22
-SV12L		12	M18×1,5	10	29	25	44	24	22	24
-SV15L		15	M22x1,5	12	31	27	46	27	27	30
-SV18L		18	M26×1,5	13.5	32.5	30	49	32	32	36
-SV22L	160 bar 2320 psi	22	M30x2	16.5	34.5	33	51	36	36	41
-SV28L		28	M36x2	18.5	35.5	35	52	41	41	46
-SV35L		35	M45x2	18.5	36.5	40	58	50	50	55
-SV42L		42	M52x2	19	36	42	59	60	60	65
-SV06S	S tung 630 bar 9130 psi	6	M14x1,5	12	29	27	44	19	17	19
-SV08S		8	M16×1,5	13	29	28	44	22	19	22
-SV10S		10	M18×1,5	14.5	29.5	31	46	24	22	24
-SV12S		12	M20x1,5	14.5	30.5	31	47	27	24	27
-SV14S		14	M22x1,5	17	32	35	50	30	27	30
-SV16S	400 bar 5800 psi	16	M24×1,5	16.5	31.5	35	50	32	30	32
-SV20S		20	M30x2	17.5	33.5	39	55	41	36	41
-SV25S		25	M36x2	20	35	44	59	46	46	46
-SV30S		30	M42x2	21.5	37.5	48	64	50	50	50
-SV38S	315 bar 4560 psi	38	M52x2	22	37	53	68	65	60	65
