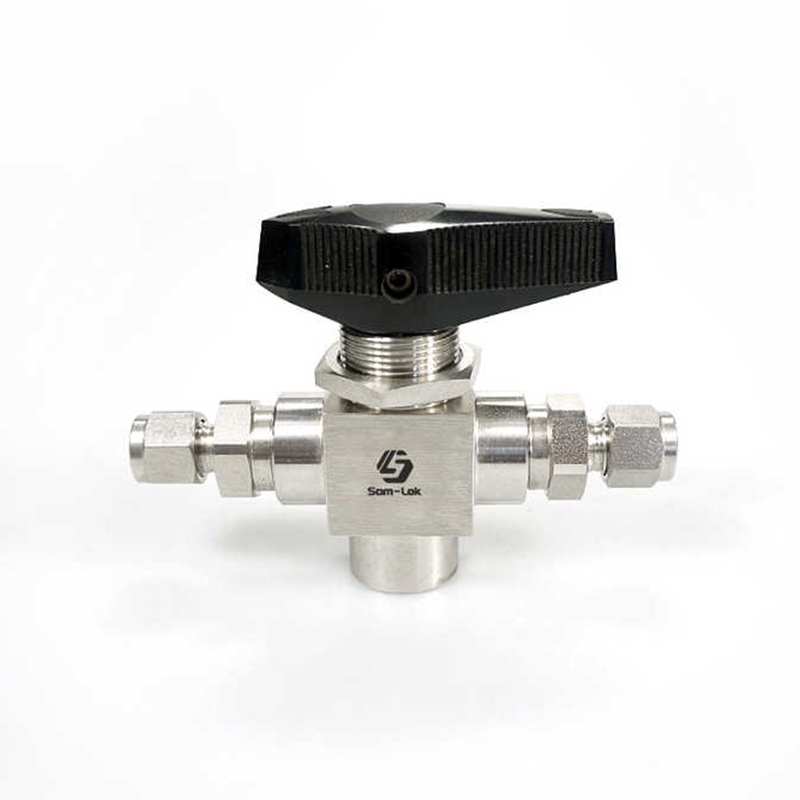

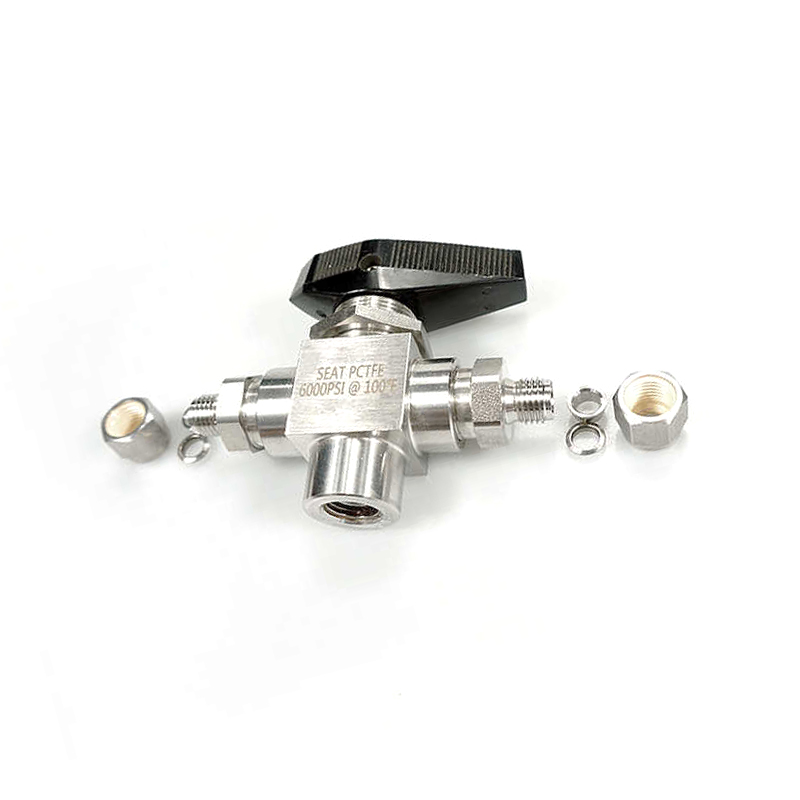

Rustfritt stål smidd tappkuleventil

Den smidde kuleventilen i rustfritt stål bruker en fjærbelastet setemekanisme som spiller en nøkkelrolle for å kompensere for slitasjen som oppstår naturlig over tid. Når ventilen betjenes gjentatte ganger, kan setet begynne å degraderes eller deformeres. Det fjærbelastede setet sikrer at tetningsintegriteten opprettholdes, forhindrer lekkasje og sikrer pålitelig tetningsytelse gjennom hele ventilens levetid. Denne kuleventilen er i stand til å opprettholde utmerket tetningsytelse under høyt og lavt trykk. Setedesignet og presisjonsproduksjonen sikrer at det kan gi en tett forsegling uavhengig av trykksvingningene i systemet. Enten det er håndtering av høytrykksrørledninger eller lavtrykksfordelingsledninger, kan ventilen sørge for at væskelekkasje minimeres, og dermed sikre driftssikkerhet og systemintegritet.

Kontakt oss

PREV: Ingen tidligere artikkel NESTE: Ingen neste artikkel

Beskriv
Parameter

Beskriv

●Driftstrykk opp til: 10 000 psig (413 bar)
●Driftstemperatur: -65 til 450 °F (-54 til 232 °C)
●Fjærbelastet sete for å kompensere for slitasje
●Høytrykk og lavt trykk har god tetningsytelse
● Bunnbelastning av stammen forhindrer at stammen suser ut
●Lavt dreiemoment, lang levetid
● Kraftig håndtak for å indikere strømningsretning
●Manuelle, elektriske eller pneumatiske aktuatorer er tilgjengelige
●Tee-inngang kun

Parameter

Grunnleggende bestilling Nummer	Tilkobling Type og størrelse	Åpning tommer (mm)	Cv	Dimensjon, i. (mm)
Grunnleggende bestilling Nummer	Tilkobling Type og størrelse	Åpning tommer (mm)	Cv	A	B	C	D	E	F
-TB-FT4-5-3W	1/4 rør	0.19 (4,8)	0.75	4.09 (103,8)	2.04 (51,9)	1.06 (26,9)	1.88 (47,7)	1.57 (40,0)	2.56 (65,0)
-TB-FT6-5-3W	3/8 rør	0.19 (4,8)	0.75	4.25 (108)	2.13 (54,0)	1.06 (26,9)	1.88 (47,7)	1.57 (40,0)	2.56 (65,0)
-TB-FT8-5-3W	1/2 rør	0.19 (4,8)	0.75	4.60 (116,8)	2.30 (58,4)	1.06 (26,9)	1.88 (47,7)	1.57 (40,0)	2.56 (65,0)

-TB-MT4-5-3W	6 mm rør	0.19 (4,8)	0.75	4.09 (103,8)	2.04 (51,9)	1.06 (26,9)	1.88 (47,7)	1.57 (40,0)	2.56 (65,0)
-TB-MT8-5	8 mm rør	0.19 (4,8)	0.75	4.14 (105,2)	2.07 (52,6)	1.06 (26,9)	1.88 (47,7)	1.57 (40,0)	2.56 (65,0)
-TB-MT10-5	10 mm rør	0.19 (4,8)	0.75	4.25 (108)	2.13 (54,0)	1.06 (26,9)	1.88 (47,7)	1.57 (40,0)	2.56 (65,0)
-TB-MT12-5	12 mm rør	0.19 (4,8)	0.75	4.60 (116,8)	2.30 (58,4)	1.06 (26,9)	1.88 (47,7)	1.57 (40,0)	2.56 (65,0)
TBH-FT4-5-3W	1/4 rør	(4,8)	0.75	4.09 (103,8)	2.04 (51,9)	1.06 (26,9)	1.88 (47,7)	1.57 (40,0)	2.56 (65,0)
-TBH-FT6-5-3W	3/8 rør	0.19 (4,8)	0.75	4.25 (108)	2.13 (54,0)	1.06 (26,9)	1.88 (47,7)	1.57 (40,0)	2.56 (65,0)
-TBH-FT8-5-3W	1/2 rør	0.19 (4,8)	0.75	4.60 (116,8)	2.30 (58,4)	1.06 (26,9)	1.88 (47,7)	1.57 (40,0)	2.56 (65,0)

-TBH-MT4-5-3W	6 mm rør	0.19 (4,8)	0.75	4.09 (103,8)	2.04 (51,9)	1.06 (26,9)	1.88 (47,7)	1.57 (40,0)	2.56 (65,0)
-TBH-MT8-5-3W	8 mm rør	0.19 (4,8)	0.75	4.14 (105,2)	2.07 (52,6)	1.06 (26,9)	1.88 (47,7)	1.57 (40,0)	2.56 (65,0)
-TBH-MT10-5-3W	10 mm rør	0.19 (4,8)	0.75	4.25 (108)	2.13 (54,0)	1.06 (26,9)	1.88 (47,7)	1.57 (40,0)	2.56 (65,0)
TBH-MT12-5-3W	12 mm rør	0.19 (4,8)	0.75	4.60 (116,8)	2.30 (58,4)	1.06 (26,9)	1.88 (47,7)	1.57 (40,0)	2.56 (65,0)
