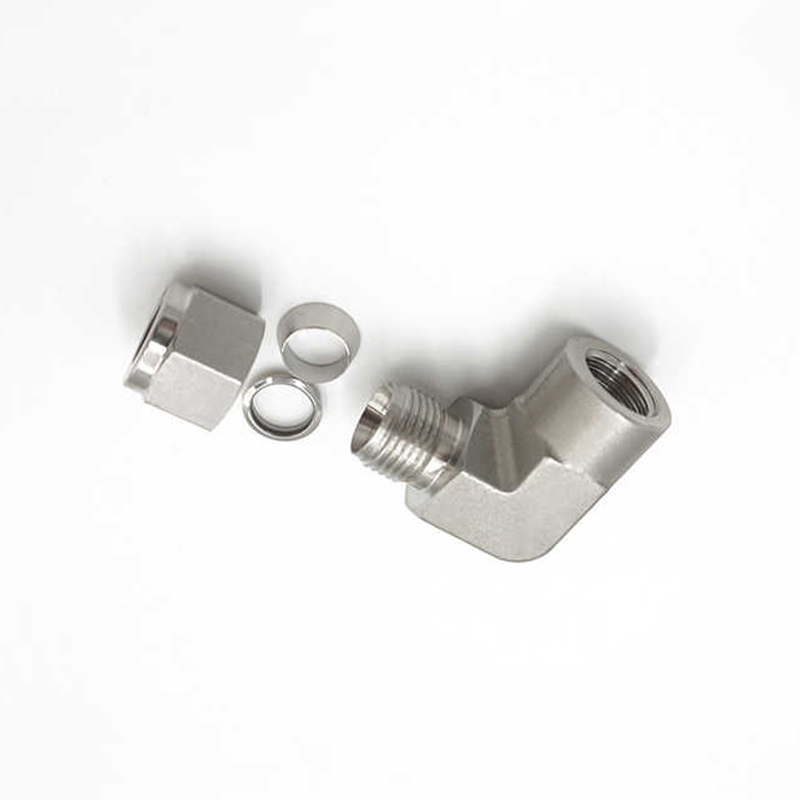

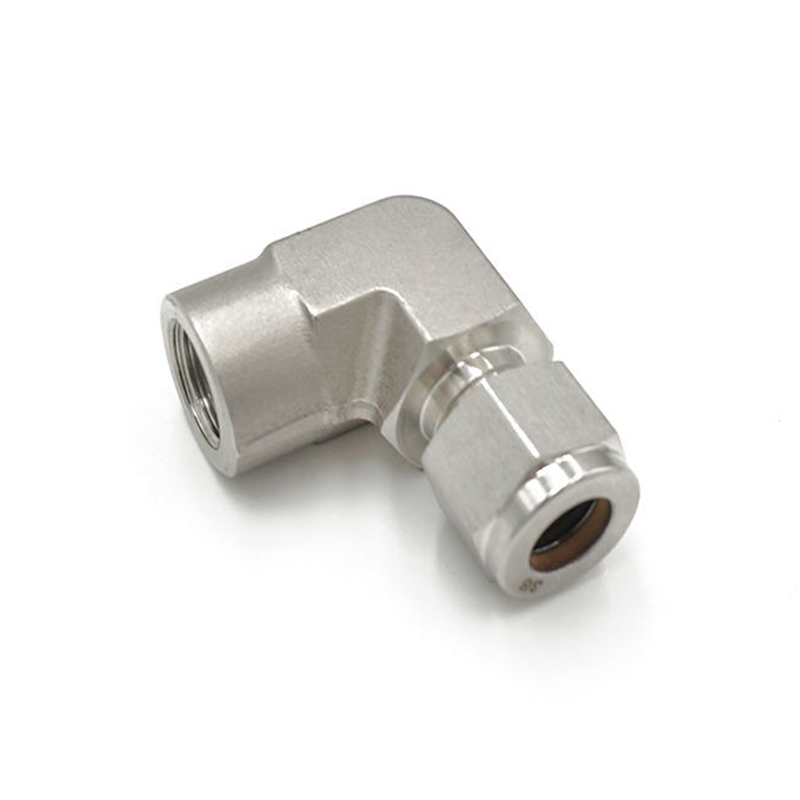

Rustfritt stål kvinnealbue kompresjonsrørbeslag

Som en viktig del av det avanserte rørledningstilkoblingssystemet, er rustfritt stål kvinnelige albue kompresjonsrørbeslag mye brukt i olje, gass, kjemikalier, matforedling, medisin og andre industrielle felt. Den tar i bruk en kombinasjon av dobbel hylseforbindelse og ekstern gjengeforbindelse, med ekstremt høy tetning og stabilitet. Den doble ferruldesignen gjør rørledningsforbindelsen mer fast og pålitelig, og tåler høytrykksarbeidsmiljø. Hylseforbindelsen forhindrer effektivt at den løsner forårsaket av rørledningsvibrasjoner eller trykkfluktuasjoner gjennom den tette kombinasjonen mellom hylsen og rørledningen, og sikrer sikkerheten til rørledningssystemet. Den eksterne gjengeforbindelsen bruker et presisjonsmaskinert gjengegrensesnitt for å sikre effektiv installasjon og demontering. Gjengeforbindelsen kan gi høyere dreiemoment, sikre tett kobling og unngå lekkasje. Mutterdelen er behandlet med sølvbelegg, som kan forbedre korrosjonsmotstanden og oksidasjonsmotstanden, og redusere friksjonen under tilkobling, noe som sikrer at gjengen ikke slites eller deformeres under høyfrekvent installasjon og demontering.

Kontakt oss

PREV: Ingen tidligere artikkel NESTE: Ingen neste artikkel

Beskriv
Parameter

Beskriv

Materiale: Rustfritt stål

Teknikk: Smidd Merke: SAM-LOK Tilkobling: dobbel hylse og innvendig gjenge

Form: Lik Trådtype:Unf,NPT,BSPT Hodekode: Sekskant

OD Størrelse: 1/16''-1'' ,6mm-16mm

Struktur: union, albue, tee, kryss, skott, hann- eller hunnkontakt

Arbeidstrykk: 3000-6000psi

Medium: vann, olje, gass, syre, base og så videre

Spesiell behandling: hylsehardhetsbehandling

Nøttebehandling: sølvplantet

Slangebehandling: fullstendig glødet

Innerkjegle: speilpoleringsbehandling

Arbeidstemperatur: -20 til 200 celsius grader

Parameter

T-rør O.D. (inn.)	P-NPT STØRRELSE	Grunnleggende bestilling Nummer	Dimensjon, i (mm)
T-rør O.D. (inn.)	P-NPT STØRRELSE	Grunnleggende bestilling Nummer	L	B	C	D	E	F	Lx
1/16	1/16	-FE-FT1-FN1	0,71 (18,0)	0,39 (9,9)	0,34(8,6)	0,31(7,9)	0,05(1,3)	0,44(11,1)	0,56(14,2)
1/16	1/8	-FE-FT1-FN2	0,81(20,6)	0,41(10,4)	0,34(8,6)	0,31(7,9)	0,05(1,3)	0,56(14,3)	0,75 (19,1)
1/8	1/8	-FE-FT2-FN2	0,97 (24,6)	0,41(10,4)	050(12,7)	0,44(11,1)	0,09(2,3)	0,56(14,3)	0,75 (19,1)
1/8	1/4	-FE-FT2-FN4	1,08(27,4)	0,59 (15,0)	0,50 (12,7)	0,44(11,1)	0,09(2,3)	0,69 (17,5)	0,88(22,4)
16/3	1/8	-FE-FT3-FN2	1,00(25,4)	0,41(10,4)	0,54(13,7)	0,50 (12,7)	0,12(3,0)	05 (12.7)	0,75 (19,1)
1/4	1/8	-FE-FT4-FN2	1,06 (26,9)	0,41(10,4)	0,60 (15,2)	0,56(14,3)	0,19(4,8)	0,56(14,3)	0,75 (19,1)
1/4	1/4	-FE-FT4-FN4	1,17(29,7)	0,59 (15,0)	0,60 (15,2)	0,56(14,3)	0,19(4,8)	0,69 (17,5)	0,88(22,4)
1/4	3/8	-FE-FT4-FN6	1,25 (31,8)	0,59 (15,0)	0,60 (15,2)	0,56(14,3)	0,19(4,8)	0,81(20,6)	0,88(22,4)
1/4	1/2	-FE-FT4-FN8	1,36 (34,5)	0,78 (19,8)	0,60 (15,2)	0,56(14,3)	0,19(4,8)	1,00(25,4)	1,12(28,4)
16/5	1/8	-FE-FT-FN2	1,13(28,7)	0,41(10,4)	0,64(16,3)	0,63 (15,9)	0,25(6,4)	0,56(14,3)	0,75 (19,1)
16/5	1/4	-FE-FT5-FN4	1,20(30,5)	0,59 (15,0)	0,64(16,3)	0,63 (15,9)	0,25(6,4)	0,69 (17,5)	0,88(22,4)
3/8	1/8	-FE-FT6-FN2	1,20(30,5)	0,41(10,4)	0,66 (16,8)	0,69 (17,5)	028(7.1)	0,63 (15,9)	0,75 (19,1)
3/8	1/4	-FE-FT6-FN4	1,23(31,2)	0,59 (15,0)	066 (16,8)	069 (17,5)	028(7.1)	069 (17,5)	0,88(22,4)
3/8	3/8	-FE-FT6-FN6	1,31(33,3)	0,59 (15,0)	0,66 (16,8)	0,69 (17,5)	028(7.1)	0,81(20,6)	0,88(22,4)
3/8	1/2	-FE-FT6-FN8	1,42 (36,1)	0,78 (19,8)	0,66 (16,8)	0,69 (17,5)	028(7.1)	1,00(25,4)	1,12(28,4)
1/2	1/4	-FE-FT8-FN4	1,42 (36,1)	0,59 (15,0)	0,90 (22,9)	0,87(22,2)	0,41(10,4)	0,81(20,6)	0,88(22,4)
1/2	3/8	-FE-FT8-FN6	1,42 (36,1)	0,59 (15,0)	0,90 (22,9)	0,87(22,2)	0,41(10,4)	0,81(20,6)	0,88(22,4)
1/2	1/2	-FE-FT8-FN8	1,53 (38,9)	0,78 (19,8)	0,90 (22,9)	0,87(22,2)	0,41(10,4)	1,00(25,4)	1,12(28,4)
5/8	3/8	-FE-FT10-FN6	1,50 (38,1)	0,59 (15,0)	0,96(24,4)	1,00(25,4)	0,50 (12,7)	0,94(23,8)	0,88(22,4)
5/8	1/2	-FE-FT10-AN8	1,57 (39,9)	0,78 (19,8)	0,96(24,4)	1,00(25,4)	0,50 (12,7)	1,06 (27,0)	1,12(28,4)
3/4	1/2	-FE-FT12-AN8	1,57 (39,9)	0,78 (19,8)	0,96(24,4)	1,13(28,6)	0,62 (15,7)	1,06 (27,0)	1,12(28,4)
3/4	3/4	-FE-FT12-FN12	1,76 (44,7)	0,81(20,6)	0,96(24,4)	1,13(28,6)	0,62 (15,7)	1,37 (34,9)	1,25 (31,8)
7/8	3/4	-FE-FT14-FN12	1,76 (44,7)	0,81(20,6)	1,02 (25,9)	1,25 (31,8)	0,72 (18,3)	1,37 (34,9)	1,25 (31,8)
1	3/4	-FE-FN16-FN12	1,93 (49,0)	0,81(20,6)	1,23(31,2)	1,50 (38,1)	0,88(22,4)	1,37 (34,9)	1,25 (31,8)
1	1	-FE-FT6-FN16	2,11(53,6)	1,00(25,4)	1,23(31,2)	1,50 (38,1)	0,88(22,4)	1,69 (42,9)	1,50 (38,1)

T-rør O.D. (mm)	P-NPT STØRRELSE	Grunnleggende Bestilling Nummer	Dimensjon, mm (in)
T-rør O.D. (mm)	P-NPT STØRRELSE	Grunnleggende Bestilling Nummer	L	B	C	D	E	F	Lx
6	1/8	-FE-MT6-FN2	27,0 (1,06)	10,4 (0,41)	15,3 (0,60)	14,0 (0,55)	4,8 (0,19)	12,7 (0,50)	19,0 (0,75)
6	1/4	-FE-MT6-FN4	29,8 (1,17)	15,0 (0,59)	15,3 (0,60)	14,0 (0,55)	4,8 (0,19)	17,5 (0,69)	22,4 (0,88)
8	1/8	-FE-MT8-FN2	28,8 (1,13)	10,4 (0,41)	16,2 (0,64)	16,0 (0,63)	4,8 (0,19)	14,3 (0,56)	19,1 (0,75)
8	1/4	-FE-MT8-FN4	30,6 (1,20)	15,0 (0,59)	16,2 (0,64)	16,0 (0,63)	6,4 (0,25)	17,5 (0,69)	22,4 (0,88)
10	1/4	-FE-MT10-FN4	33,5(1,32)	15,0 (0,59)	17,2 (0,68)	19,0 (0,75)	7,9 (0,31)	20,6 (0,81)	22,4 (0,88)
10	3/8	-FE-MT10-FN6	33,5(1,32)	15,0 (0,59)	17,2 (0,68)	19,0 (0,75)	7,9 (0,31)	20,6 (0,81)	22,4 (0,88)
10	1/2	-FE-MT10-FN8	36,6 (1,44)	19,8 (0,78)	17,2 (0,68)	19,0 (0,75)	7,9 (0,31)	25,4 (1,00)	28,5(1,12)
12	1/4	-FE-MT12-FN4	36,0 (1,42)	15,0 (0,59)	22,8 (0,90)	22,0 (0,87)	7,9 (0,31)	20,6 (0,81)	22,4 (0,88)
12	3/8	-FE-MT12-FN6	36,0 (1,42)	15,0 (0,59)	22,8 (0,90)	22,0 (0,87)	9,5 (0,37)	20,6 (0,81)	22,4 (0,88)
12	1/2	-FE-MT12-FN8	38,8 (1,53)	19,8 (0,78)	22,8 (0,90)	22,0 (0,87)	9,5 (0,37)	25,4 (1,00)	28,4 (1,12)
16	3/8	-FE-MT16-FN6	39,5 (1,56)	15,0 (0,59)	24,4 (0,96)	25,0 (0,98)	9,5 (0,37)	27,0 (1,06)	23,6 (0,93)
16	1/2	-FE-MT16-FN8	39,5 (1,56)	19,8 (0,78)	24,4 (0,96)	25,0 (0,98)	12,7 (0,50)	27,0 (1,06)	28,5(1,12)
